Vypínač a stmievač LED pásikov dotykom kdekoľvek na lištu z LED pásikom, 7,5A 12V/96W 24V/192W

Podrobný popis

Dotykový stmievač pre LED pásiky umiestnené v AL lište, ovládanie dotykom po celej dĺžke lišty

 Ovládač pre LED pásiky do hliníkových líšt, reaguje na dotyk ruky po celej dĺžke lišty

Ovládač reagujúci na dotyk ruky človeka, kdekoľvek na lištu v ktorej je umiestnený.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

  Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.

  Podrobné informácie

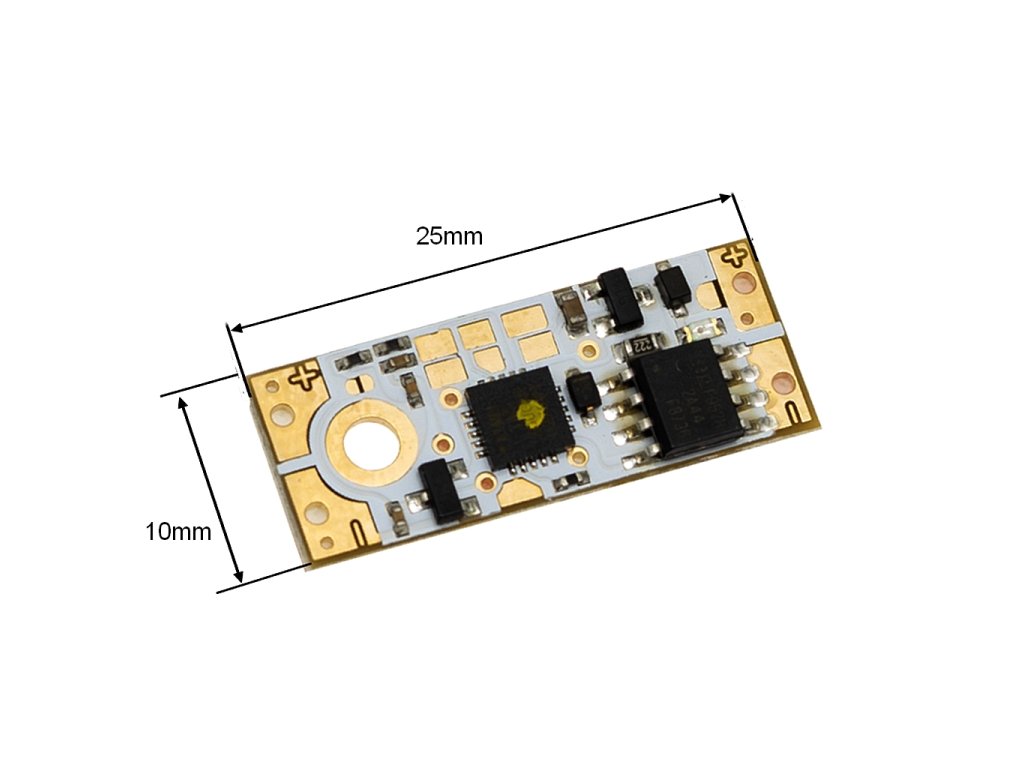

Zapnutie a stmievanie LED osvetlenia dotykom na plochu lišty po celej jej dĺžke. Spínač je rozmerovo navrhnutý pre použitie v hliníkových LED profiloch ponúkaných v našom eshope. Pre správnu funkciu sa AL/hliníková lišta nesmie dotýkať vodivých predmetov. Snímač bude reagovať na dotyk pri lištách s maximálnou dĺžkou až do 3m.

Pripojenie na vstupné napájacie napätie je indikované žlto-červenou LED. Spotreba v pohotovostnom režime pri 12V: 0,10W. Na napájanie nie je možné použiť batérie, ale iba sieťový zdroj.

Montáž a pokyny k napájaniu

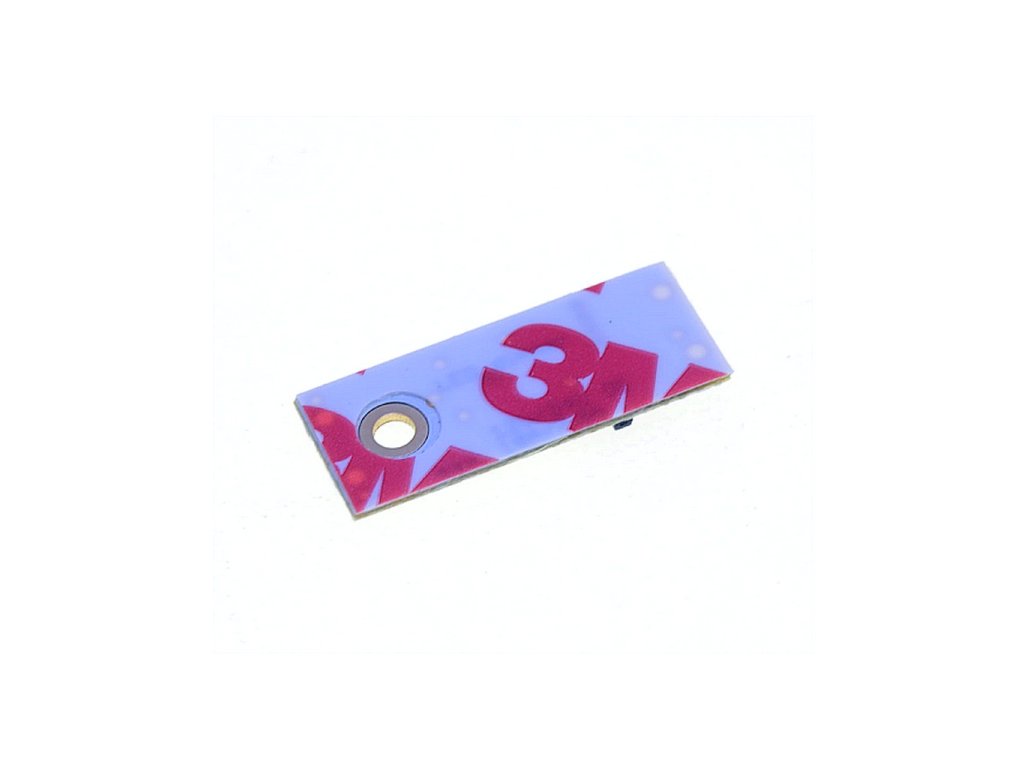

Na hliníkový profil sa modul pripojí pomocou priloženej nerezovej skrutky ktorá slúži na vodivé spojenie s lištou. Skrutku doťahujte s citom. Pred inštaláciou podlepte stmievač izolačnou páskou, aby ste predišli prípadnému kontaktu napajácieho napätia alebo iných vodivých miest senzora, s lištou. Na spájkovanie používajte mikrospájku resp. mikrohrot, inak možete prehriať a poškodiť stmievač. Nepoužívajte tavidlá, postačí klasický trubičkovy cín s obsahom tavidla. Na napájanie stmievača nie je možné použiť batérie. Stmievač funguje len so sieťovými napájacími zdrojmi. Najvhodnejšie sú zdroje s plastovým puzdrom ktoré pre pripojenie na 230V majú len 2 vodiče (L,N), uzemnenie (žltozelený vodič) nie je potrebný. Doporučujeme napájacie zdroje Meanwell rady LPV resp. LPH, ktoré sú overené. (Inak sú vhodné aj zdroje typu adaptér s dvojitou izoláciou, ale musia mať zemniaci vodič použitý na uzemnenie zdroja a nie napájacieho napätia).Pri správnom zapojení stmievača bude ako dotykový senzor slúžiť hliníková lišta s LED pásikom. LED pásik sa vlepí priamo do lišty, pričom predtým sa lišta odmastí napr. liehom. Pričom maximálna doporučená dĺžka lišty sú až 3m v jednom kuse, resp. 3m niekoľkých vodivo spojených líšt. Dlhší profil je tiež možné použiť, ale zvyčajne to môže viesť k menšej citlivosti alebo k občasnému náhodnému zopnutiu. Stmievač by mal fungovať na prvé zapojenie a nie je ho potrebné nastavovať. Optimalizácia citlivosti prebieha automaticky s každým dotykom s ukladaním hodnôt v hodinových intervaloch. Všetky ďalšie podrobnosti spojené s inštaláciou nájdete v príbalovom letáku.

 Uplatnenie v praxi

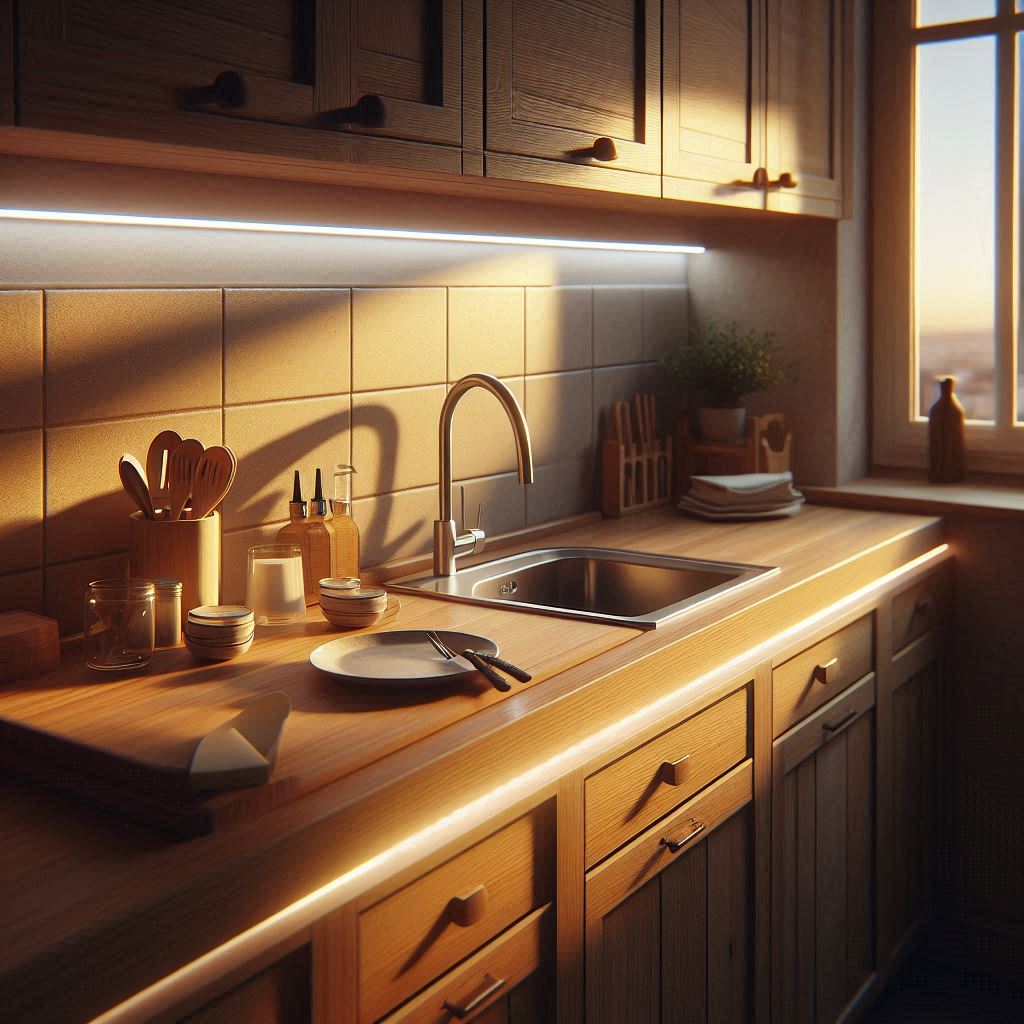

Dotykový senzor umiestnený priamo v lište, spolu s LED pásikom je vhodné riešenie ak chceme ovládať LED pásik dotykom na ktorékoľvek miesto lišty. S požiadavkou na nenáročnosť zapojenia. Typickým príkladom je napr. prídavné osvetlenie kuchynskej linky.
