Tlačidlový vypínač do lišty pre LED pásiky, 3A 12V/36W 24V/72W

Podrobný popis

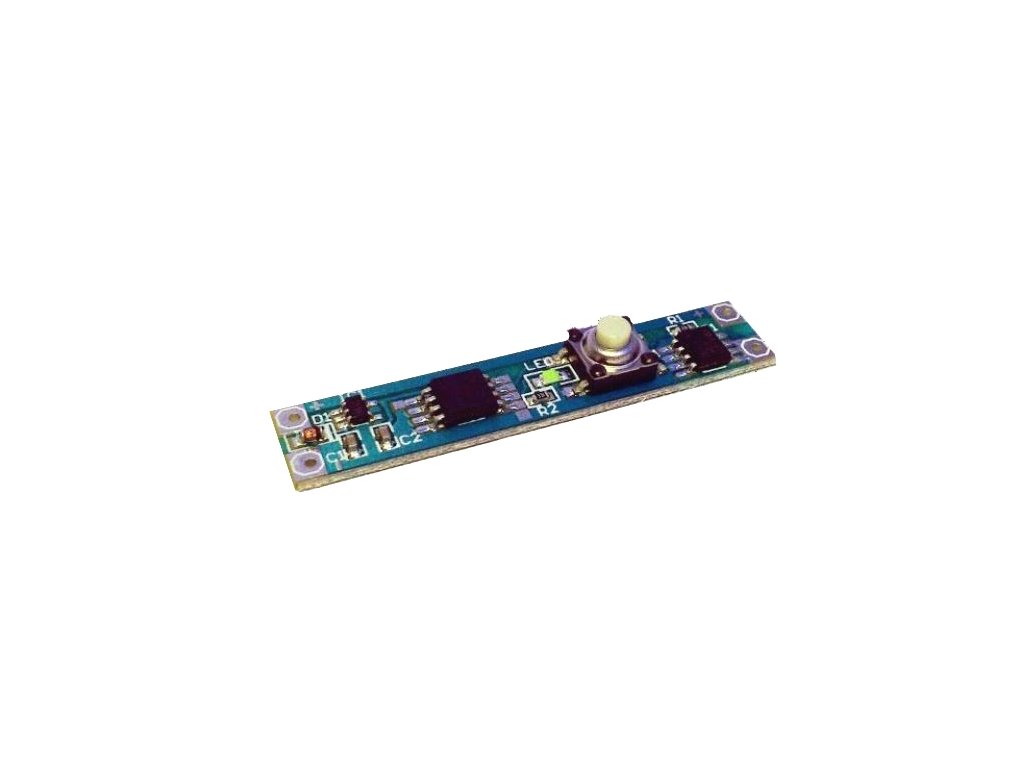

Tlačidlový vypínač a stmievač pre umiestnenie do hliníkovej lišty, slúži na ovládanie LED osvetlenia.

 Ovládač pre LED pásiky do hliníkových líšt, zapnutie a vypnutie mechanickým zatlačením na prepínač.

 Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.

  Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.

  Podrobné informácie

Vypínač je možné namontovať do lišty s krytom. Miesto, kde je senzor umiestnený, je osvetlené LED diódou. Používa sa na osvetlenie kuchynských a pracovných dosiek, ako aj osvetlenie nábytku a pod. Je vybavený lepiacou páskou, ktorá umožňuje stabilnú inštaláciu do profilu. Vďaka rozmerom tlačidla a samotného plošného spoja má stmievač malé rozmery ktoré umožnia jeho zabudovanie do ľubovoľnej AL lišty z našej ponuky.

Zatlačenie a pridržanie vypínača spôsobí vypnutie/zapnutie osvetlenia. Pridržanie aspoň po dobu 2 sek. spôsobí zablikanie indikačnej diódy na snímači a prechod do režimu nastavenia intenzity jasu svetla.

Inštrukcie k montáži: Na pocínované plôšky stmievača označené ako "+ -" prispájkujte napájacie kábliky 12V zdroja. Počas spájkovania nesmú byť kábliky zdroja pod napätím. Po ukončení spájkovania umiestnite stmievač do lišty. Po preverení správnej polarity káblikov overte funkčnosť stmievača. V prípade nereagovanie snímača, je potrebné vyskúšať odpojiť napájanie minimálne na 30 sek., následne znova pripojiť napájanie a overiť funkčnosť.

 Uplatnenie v praxi

Dotykový senzor umiestnený priamo v lište spolu s LED pásikom, je vhodné riešenie ak chceme ovládať LED pásik dotykom na kryt lišty pod ktorým je stmievač. Jednoduché pripojenie zasunutím káblikov LED pásika do svoriek, bez potreby spájkovania. Miesto dotyku je indikované modrou LED diódou. Vypínač je preto ľahko viditeľný aj potme, napríklad pri nočnom osvetlení.
