LED pásik jenofarebný NEON na 12V/24V, jeho zapojenie a výhody

Inovácia klasického LED pásika s nádhernou výraznou farbou, to je LED pásik NEON na 12V/24V

LED pásiky s SMD čipmi sa používajú aj pri výrobe LED Neonov na 12V/24V (v ďalšom už iba LED Neony 12V). Sú použité ako zdroj svetla ktorý je umiestnený v špeciálnom puzdre ktorý LED pásik chráni a zároveň zlepšuje jeho svetelné vlastnosti.

12V Neon je skvelým riešením na vytvorenie vysoko svietivých efektov. Je veľmi flexibilný, takže sa veľmi ľahko ohýba, krúti a je pružný a poddajný. To ho predurčuje nielen na klasické osvetlenie nábytku alebo stien miestnosti či podhľadov ale je veľmi vhodný aj na vytváranie rôznych dekorácií, obrazcov alebo nápisov:

1, Konštrukcia LED 12V Neonov

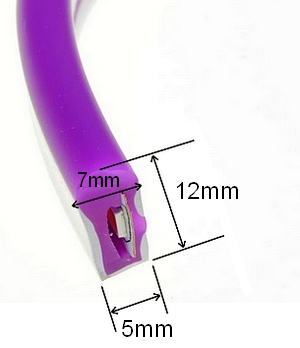

LED Neon tvorí silikonovo plastové púzdro. V reze má tvar podobný otočenej hruške. Horná rozšírená časť je poľgulovitá, cez ňu prechádza svetlo. Spodná časť je zúžena, slúži na prichytenie Neonu k podkladu. Na ukážke aj rozmery jedného z našich modelov:

Spodná, zúžena časť sa zasúva do plastových príchytiek, ktoré sú vybavené otvorom pre skrutku alebo klinček.

Vrchná, svetlo prepustná časť je v ďalšom na našej ukážke vo fialovej farbe. Svetlo tohto Neonu bude teda fialovej farby. Zvyšne časti Neonu sú pokryté svetlo nepriepustným bielym plastom:

2, Svetelný zdroj LED Neonu

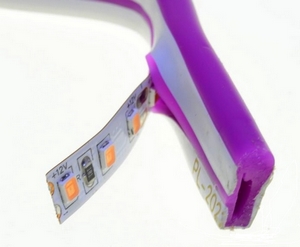

Svetlo LED Neonu vytvára klasický SMD LED pásik umiestnený vo vnútri Neonu:

Svetlo prepustný materiál je tvorená veľmi dobre vodivým materiálom na báze silikónu. Tento súvisle a rovnomerne rozptýľuje svetlo. Vďaka tomu svieti veľmi pekne a výrazne jednotnou farbou, pričom ostatná časť neprepúšťa svetlo do strán ani do spodu neónu.

3, Princíp fungovania z pohľadu zapojenia

LED 12V pásik umiestnený v Neone podmieňuje spôsob zapojenia LED Neonu. Platia tu úplne rovnaké pravidlá ako pre klasické 12V LED pásiky. To znamená že každý 12V LED Neon by mal v jednom celku dosahovať maximálnu dĺžku 5m. Inak bude svietiť nerovnoerne, tj na začiatku silnejšie ako nakonci. To sa však prejaví až pri väčších dĺžkach. Spôsobuje to úbytok napätia ktorý prechodom prúdu vytvárajú jednotlivé LED diódy na pásiku. Tejto problematike sme sa venovali v mnohých článkoch, pozrite si napríklad Ako správne zapojiť LED pásik.

4, Delenie 12V Neonu

LED Neon na 12V sa dá strihať po malých vzdialenostiach. Napr. po 2,5 cm. Ale to záleži od konkretného modelu.

Malé vzdialenosti na strihanie 12V Neonov sú jeho veľkou prednosť pri osvetľovaní malých objektov alebo pri vytváraní malých dekorácií v tvare obrazcov alebo písmen.

5. Pripojenie 12V Neonu na zdroj napätia

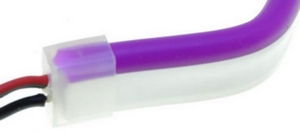

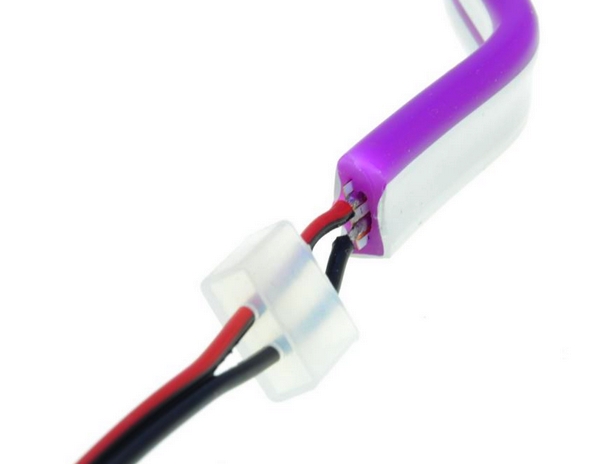

K 12V Neonu je potrebné pripájkovať napájací konektor pre 12V zdroj. Alebo podľa situácie môžeme pripájkovať k Neonu dvojlinku s požadovanou dĺžkou. Pre názornosť sme na ukážke použili čierno červenú dvojlinku. V praxi sa však môže použiť transparentná alebo biela dvojlinka, ktorá nie je tak viditeľná:

LED 12V Neony dodávame podľa požiadavky už s pripajkovaným konektorom resp. dvojlinkou. Môžete si ho objednať aj ako súčasť hotovej sady spolu s napájacím zdrojom.

Na druhý koniec dvojlinky pripojíme výkonovo vhodný napájací 12V zdroj:

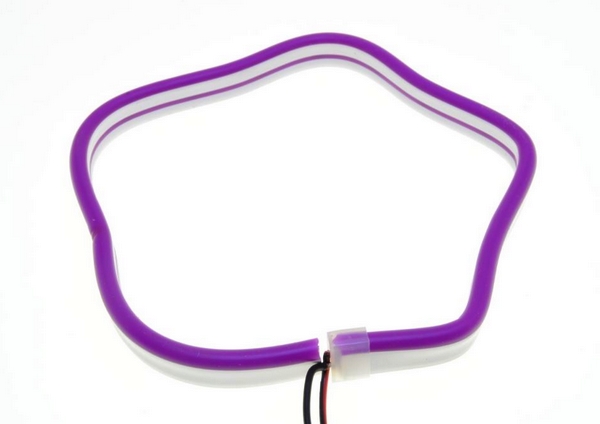

Ukážka našho fialového Neonu:

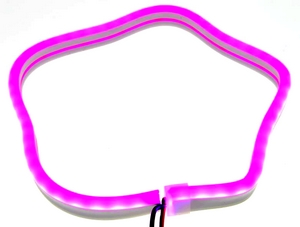

A po rozsvietení:

V praxi sa však najčastejšie používajú Neony s farbou svetla Denna biela, Studená biela alebo Teplá biela.

Pozrite si pre lepšiu názornosť, porovnanie LED Neonu so Studenou bielou a Teplou bielou farbou svetla:

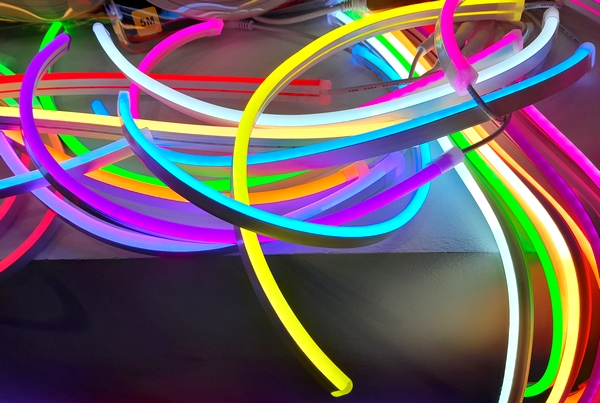

Farebná škála Neonov na 12V je obzvlášť veľká. Iste si každý vyberie ten najvhodnejší farebný odtieň

LED Neony na 12V alebo 24V nájdete v našom eshope v kategórií LED pásiky Neóny na 12-24V.

LedStar pVa 01/2024
