Ako zapojiť dva pohybové snímače k jednému svietidlu

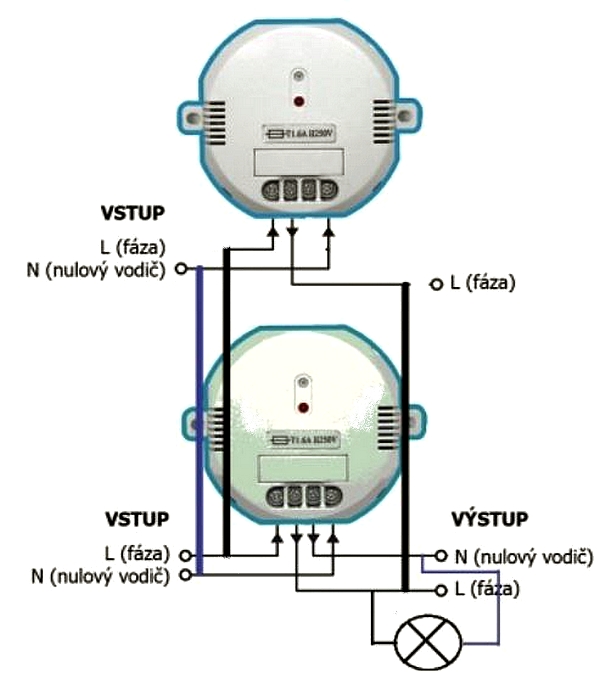

Jedna z možností paralelného zapojenia dvoch pohybových snímačov na 220/230V, pričom obidva senzory budú spínať to isté jedno svietidlo. Môže to byť žiarovka alebo napr. aj LED pásik s adaptérom na 220/230 V :

Nie každý model pohybového snímač na 220/230V obsahuje svorku pre Nulový vodič. V takom prípade treba N priamo priviesť na vstup a odtiaľ aj na výstup.

V prípade že budú snímače každý na inom poschodí, treba najskôr zistiť či budú obidva pripojené na rovnakú fázu. Elektrikár to zmeria tak, že privedie vodičom fázy k sebe a zmeria ich oproti sebe. Ak merací prístroj neukáže 400V, je to v poriadku. Potom uvedené zapojenie bude fungovať nejako takto:

Najskôr sa napr. svetlo zapne cez snímač A. Keď počas svietenia ešte dôjde k detekcií pohybu snímačom B, do svetla pôjde napájanie A+B, svetlo bude svietiť ďalej. Keď ubehne časový interval pre A, tak svetlo bude svietiť ďalej cez B, kým aj jemu neskončí čas.

Pre prípad potreby trvalého svietenia svetla s vylúčením snímačov, je možné vložiť do obvodu mechanický vypínač ktorý preklenie L-L1 na senzore.

Led pVa 10/2021 s použitím svetelektro.com
