LED pásik - pripojenie k montážnemu vode odolnému zdroju

Každý LED pásik (okrem 230V LED pásov) si vyžaduje pripojenie k napájaciemu zdroju. Dôležité je či napájací zdroj je typu adaptér (vzhľadovo podobné ako napr. adaptér pre notebook) alebo ide o profesionálny montážny typ zdroja u nás označovaný ako typ trafo. (Kliknite tu: LED zdroje, ak si chcete pozrieť našu ponuku zdrojov.) K všetkým typom zdrojov sa pripojenie pásika k zdroju prevedie pomocou pripojovacieho konektora. (Ak si chcete pozrieť celú ponuku všetkých konektorov, kliknite tu: Konektory pre LED pásiky). V nasledujúcom si ukážeme :

Pripojenie jednofarebného LED pásika ukončeného dvojžilovým káblikom - k zdroju typu Trafo

Na pripojenie k montážnemu zdroju s káblikmi, môžeme použiť viacero typov konektorov.

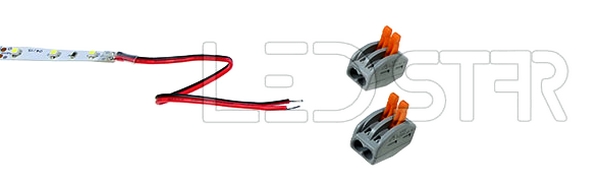

1. Konektor typu Wago :

Konektor typu Wago pracuje ako zlučovač. Tj ak pripojíme do Wago svorky kábliky, stane sa to isté ako by sme ich spojili dokopy napr. pomocou spájkovačky. Pre náš účel potrebujeme 2 ks dvojpinových Wago konektorov. Jednou svorkou spojime "+" kábliky, druhou svorkou "-" kábliky. Zafixovanie zabezpečí páčkový zaklápací mechanizmus. Pred vložením káblikov musíme páčky mechanizmu vyklopiť smerom nahor (ako na našom predchádzajúcom obrázku). Po vložení káblikov ich zaklopíme. Ak si ich chcete objednať, kliknite tu: Rýchlospojka Wago 2 pin. Pred vložením káblikov do Wago, preveríme ich správnu polaritu. Červený káblik pásika spájame s červeným káblikom zdroja (na zdroji býva označený aj symbolom "+". Čierny káblik pásika spájame s čiernym káblikom zdroja (na zdroji býva označený symbolom "-")

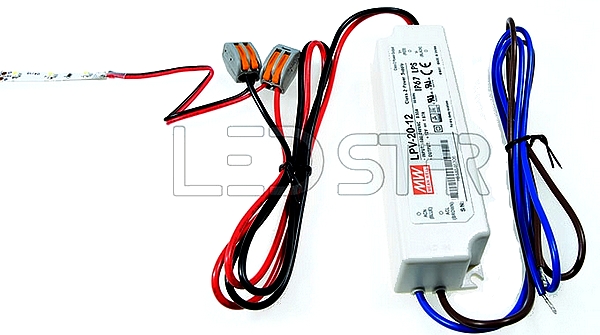

Pohľad na hotové zapojenie pre Wago svorku:

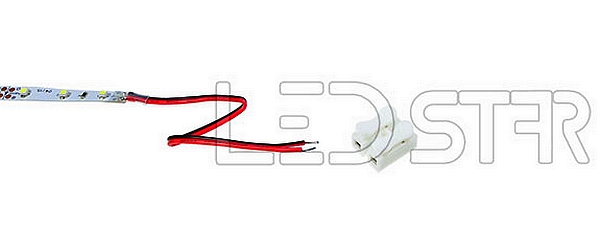

2. Konektor typu Kábelova rýchlospojka :

Konektor tohto typu má 4 vývody. Každé dva vývody oproti sebe slúžia na spojenie 2 káblikov. Rýchlospojka využíva zatláčaci mechanizmus. To znamená že po zatlačení na plôšky konektora sa uvoľní pritlačný mechanizmus a je možné doň vložiť káblik. Ak dáme prst dole z plôšky, tlak ustane a prítlačný mechanizmus zafixuje káblik v rýchlospojke. Ak si rýchlospojku chcete objednať, kliknite tu: Kábelová rýchlospojka. Pred vložením káblikov do spojky, preveríme ich správnu polaritu. Červený káblik pásika spájame s červeným káblikom zdroja (na zdroji býva označený aj symbolom "+". ). Čierny káblik pásika spájame s čiernym káblikom zdroja (na zdroji býva označený symbolom "-").

3. Konektor typu Elektrikárska prepájacia svorka :

Konektor tohto typu sa predáva s 24 vývodmi. Je jednoducho deliteľný. Na náš účel oddelíme a použijeme 2 svorky. Obdobne ako pri predošlom type, každe dva vývody oproti sebe slúžia na spojenie 2 káblikov. Pred vložením káblikov do spojky, preveríme ich správnu polaritu. Červený káblik pásika spájame s červeným káblikom zdroja (na zdroji býva označený aj symbolom "+". ). Čierny káblik pásika spájame s čiernym káblikom zdroja (na zdroji býva označený symbolom "-").

Ak si chcete objednať tento konektor, kliknite tu: Elektrikárska prepájacia svorka.

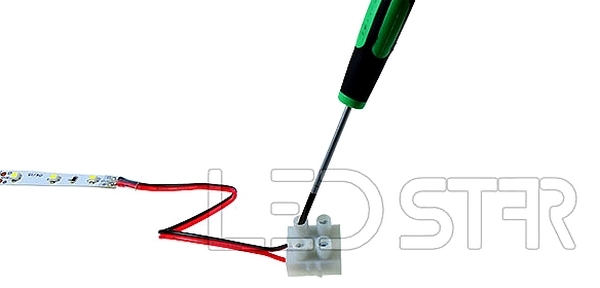

Na pripevnenie káblikov v tomto prípade slúžia skrutky. K ich dotiahnutiu budeme preto potrebovať plochý alebo krížový skrutkovač so šírkou do 4mm (V prípade núdze si pomôžeme pomôcť aj iným nástrojom s vhodnou čepeľou, skrutky nie sú zapustené hlboko do tela konektora) :

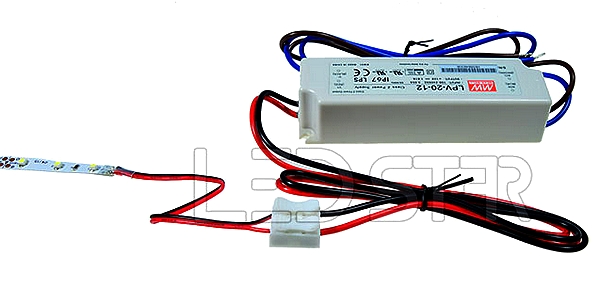

Pohľad na hotové zapojenie :

Ak pásik nesvieti, preveríme či sme nezapojili kábliky opačne. Krátkodobé nesprávne pripojenie nespôsobí zničenie pásika, dlhodobé nesprávne zapojenie môže poškodiť pásik.

Chceme upozorniť že v prípade záujmu si môžete objednať aj hotové sady ktoré obdržíte s pripojeným vhodným konektorom aj so zdrojom. Kliknite tu: Kompletné sady jednofarebné, ak chcete objednať hotovú sadu.

V inom podobnom článku sa môžete dozvedieť ako pripojiť pásik k zdroju typu adaptér.

Ledstar, pVa 04/2016
