Led pásik s káblikmi - pripojenie k zdroju typu adaptér

Podrobný návod ako pripojiť LED pásik do zásuvky, pomocou napájacieho zdroja typu Adaptér

LED pásiky (okrem 220V Led pásov a 220V LED Neónov) pracujú s nízkym jednosmerným napätím 12V, 24V. V zásuvke máme ale striedavých 220V/230V. Preto pre pripojenie LED pásika do zásuvky potrebujeme adaptér, ktorý zmení 220/230V na 12V alebo 24. Dôležité je či napájací zdroj je typu adaptér (vzhľadovo podobné ako napr. adaptér pre notebook) alebo ide o profesionálny montážny typ zdroja u nás označovaný ako typ montážne trafo. (Kliknite tu: LED zdroje, ak si chcete pozrieť našu ponuku zdrojov.) K všetkým typom zdrojov sa pripojenie pásika k zdroju prevedie pomocou pripojovacieho konektora. (Ak si chcete pozrieť celú ponuku všetkých konektorov, kliknite tu: Konektory pre LED pásiky.) V nasledujúcom si ukážeme :

Pripojenie jednofarebného LED pásika ukončeného dvojžilovým káblikom - k adaptéru

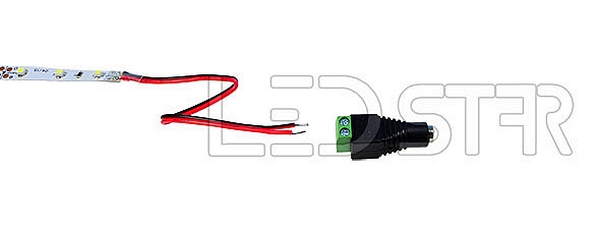

Na pripojenie k adaptérovemu typu zdroja (všetky v našej ponuke s jack koncovkou 5,5/2,1) použijeme napájací konektor. Ak si ho chcete objednať, kliknite tu: Napájací konektor samica. Pred pripojením káblikov preveríme ich správnu polaritu. Červený káblik pripájame na svorku označenú symbolom "+". Čierny káblik pripájame zase na svorku "-".

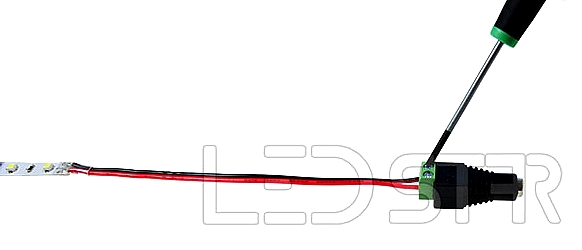

Na pripevnenie káblikov slúžia skrutky. K ich dotiahnutiu budeme preto potrebovať plochý alebo krížový skrutkovač so šírkou do 4mm (V prípade núdze si pomôžeme pomôcť aj iným nástrojom s vhodnou čepeľou, skrutky nie sú zapustené hlboko do tela konektora) :

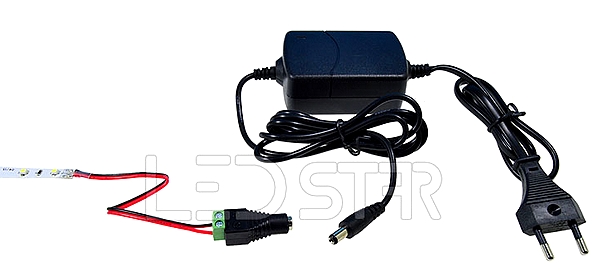

Následne už len pripojíme samotný zdroj typu adaptér.

Ak pásik nesvieti, preveríme či sme nezapojili kábliky opačne. Krátkodobé nesprávne pripojenie nespôsobí zničenie pásika, dlhodobé nesprávne zapojenie môže poškodiť pásik.

Chceme upozorniť že v prípade záujmu si môžete objednať aj hotové sady ktoré obdržíte s pripojeným vhodným konektorom aj so zdrojom. Kliknite tu: Kompletné sady jednofarebné, ak chcete objednať hotovú sadu.

V ďalšom podobnom článku sa môžete dozvedieť ako pripojiť pásik k montážnemu zdroj typu trafo

Ledstar, pVa 04/2016
