Na niekoľkých záberoch si ukážeme ako postupovať pri spájaní LED pásikov pomocou konektora. Najskôr však niekoľko slov k samotným konektorom. Na výber  je viacero typov spojovacích konektorov. Podľa spôsobu použitia ich môžeme rozdeliť na :

A, Prítlačné tzv. Zaklápavacie konektory

Používajú sa najčastejšie. Ich prednosťou je robustnejší a spoľahlivejší mechanizmus. Vyrábajú sa aj v prevedení na spojenie spojenie pásikov v rohoch, tj do pravého uhla. Tento model nie je kvôli svojím rozmerom použiteľný v hliníkových  lištách. Použitie si nájde najmä pri umiestnení pásika na inom vodivom podklade napr. na hliníkovej páske, najmä tam kde nevadí jeho robustnejší vzhľad.

B, Samorezné konektory s aretáciou

Tento model patrí medzi najnovšie. Jeho použitie je najjednoduchšie. Medzi možnú nevýhodu patria väčšie rozmery. Výhodou je však stabilné spojenie, ktoré vydrží aj pri otrasoch resp. pri manipulácií s LED pásikom.

 C, Spájkovacie konektory

Tento model je určený pre spájanie LED pásikov, predovšetkým v rohoch, tj do pravého uhla. Určený je predovšetkým pre použitie v hliníkových lištach. Na rozdiel od ostatných typov, je tento svojimi rozmermi predurčený aj na použitie v hliníkových lištách. Všetky uvedené modely konektorov sú k dispozícií v rôznych šírkach, napr. 8mm, 10mm alebo aj 12mm. Šírka je daná šírkou LED pásika, ktoré sa vyrábajú najčastejšie v uvedených šírkach. Okrem toho sa konektory odlišujú počtom použitých pinov. Napr. pre jednofarebné LED pásiky sa používajú 2 pinové, pre RGB farebné, 4 pinové pre RGBW 5 pinové atď.

Samotný postup pre použitie konektorov

A, Postup pre Zaklapávací konektor.

Keď máme takto pripravené obidva konce pásika, pripravíme si konektor. Konektor je vybavený čiernymi plastovými úchytkami, ktoré opatrne povytiahneme von, smerom od seba. Konektor majme otočený tak, ako to je znázornené na obrázku.

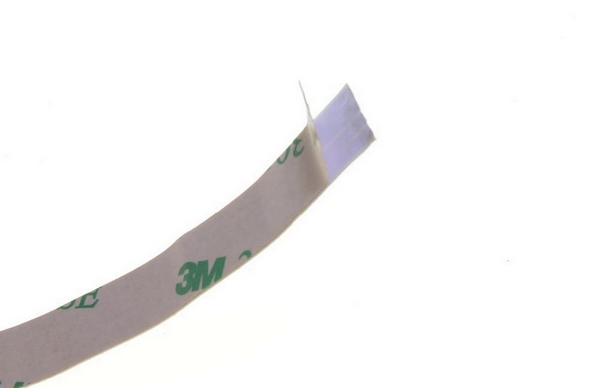

Odstránime ochrannú fóliu zo spodnej strany pásika.

Následne zasunieme jeden koniec pásika do konektora.

Rovnako tak zasunieme aj druhý koniec pásika do konektora. Dbáme pritom na dodržanie zhodnej polarity na obidvoch koncoch pásika. Keď sú obidva konce pásika vo vnútri konektora, opatrne zatlačíme čierne úchytky naspäť. Takto zabezpečíme aretáciu pásika v konektore. Pohľad na pásik v konektor zo spodnej strany:

A pohľad zo strany prednej, resp. hornej:

 A. Postup pre ZATLÁČACÍ typ konektora.

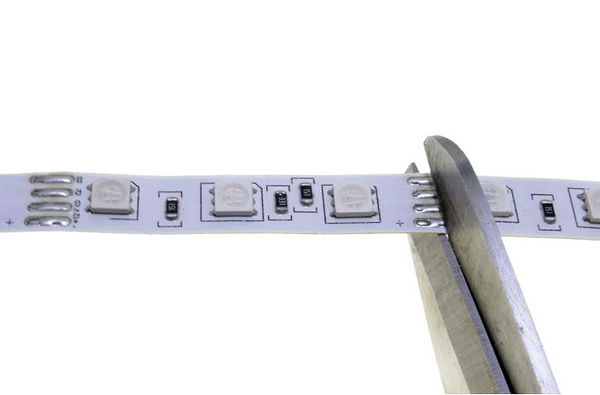

Zvolili sme ukážku použitia na farebnom RGB vode odolnom LED pásiku. Pásik odstrihneme v požadovanej dĺžke. Striháme pri tom iba na to určených miestach na pásiku, tj vždy po 3 diódach.

V prípade vode odolného pásika najskôr opatrne nadrežeme silikónovú vrstvu.

Dbáme aby sme nerezali príliš hlboko a nepoškodili pásik ! Nadrezaný silikón opatrne odstránime z pásika.

Keď mame konce LED pásika pripravené, môžeme pristúpiť k založeniu do mechanizmu konektora.

Zatlačíme postupne obidva konce pásika do konektora. Dôležité je aby bol zabezpečený dotyk prepojovacích kontaktov konektora s pripraveným koncom pásika.

Taktiež dbáme na zhodnú polaritu na obidvoch koncoch pásika. Nakoniec zatlačíme na pôvodné miesto vrchnú otváraciu časť konektora. Pohľad na spojený pásik:

B, Postup pre samorezný typ konektora s aretáciou

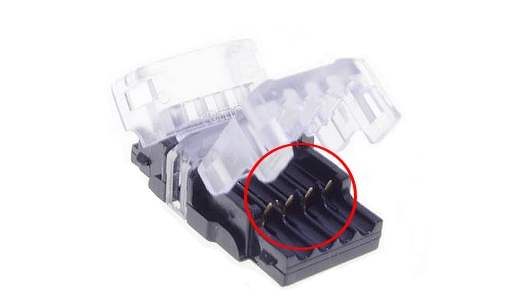

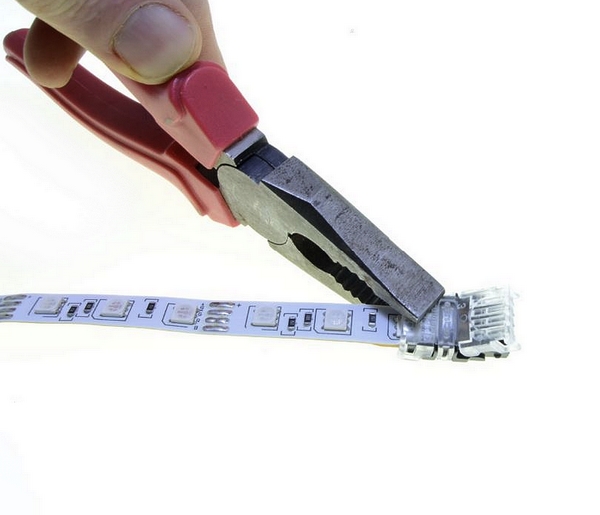

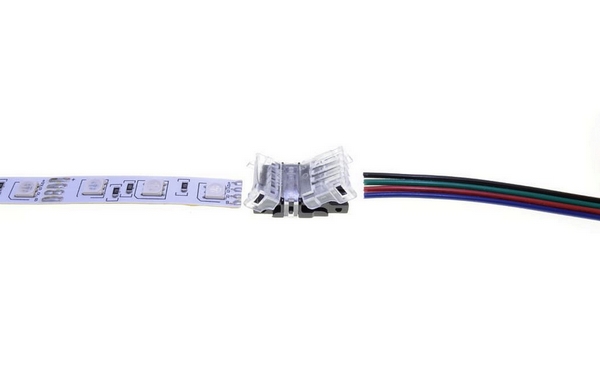

Na ukážku sme zvolili Konektor pre spojenie RGB LED pásika so 4 žilovým RGB káblikom. Jedna strana konektora je prispôsobená na pripojenie RGB LED pásika so šírkou 10mm. Je vhodný pre všetky RGB LED pásiky v našom eshope. LED pásik môžete odstrihnúť a spojiť s RGB káblikom. Stačí vložiť pásik do konektora a pevne zatlačiť, najlepšie kliešťami. Druhá strana konektora je určená pre použitie RGB 4 žilového káblika s priemerom od 0,35 do 0,5cm. V ponuke máme len RGB kábliky plniace uvedenú požiadavku. Pevné spojenie zabezpečia ostré medené hroty prítlačneho mechanizmu :

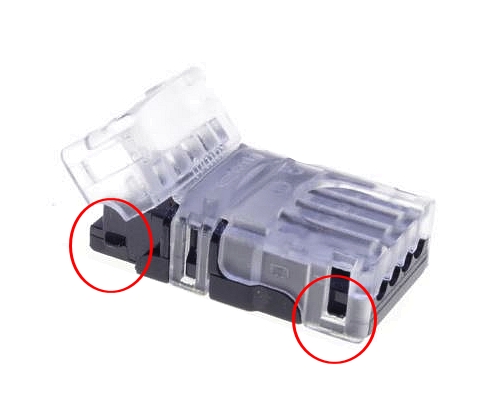

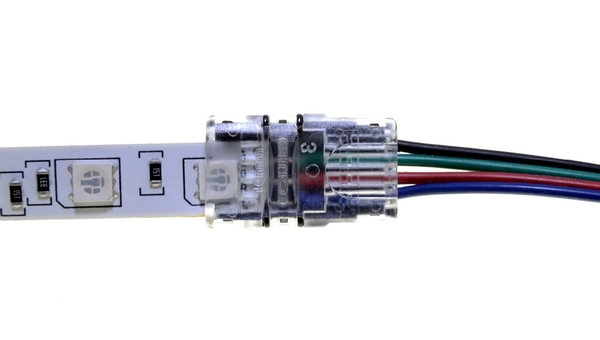

Aretácia prítlačného mechanizmu fixuje zatvorený konektor:

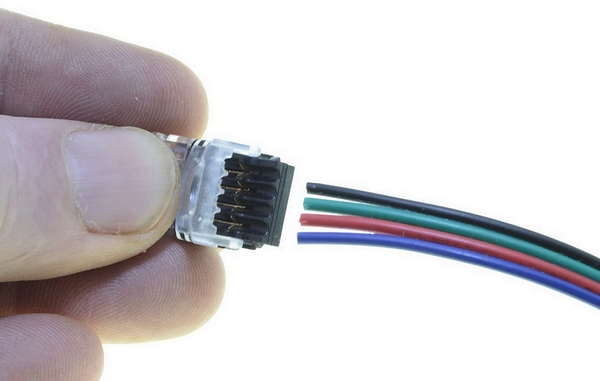

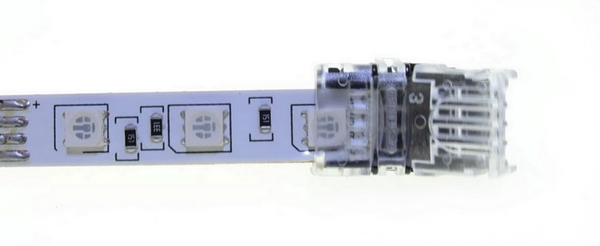

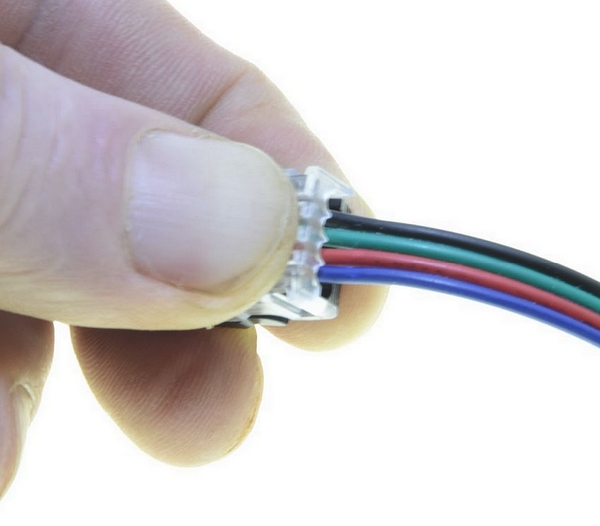

Použitie konektora je ozaj jednoduché, názorná ukážka:

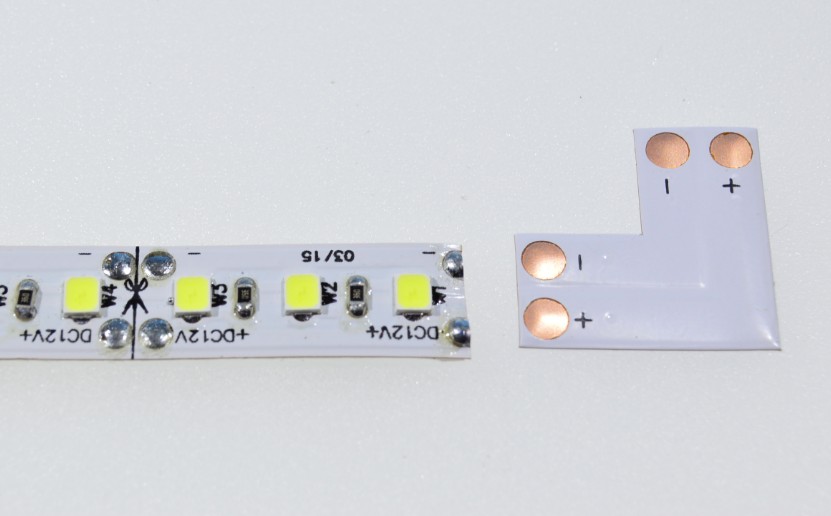

C, SPÁJKOVACÍ typ konektora.

Tento nebudeme podrobne popisovať. Uvádzať postup nie ej potrebné. Je určený na klasické pripojenie pomocou spájkovačky.

Informácia pre priaznivcov spájkovacieho konektora: Niektoré modely profesionálnych LED pásikov v našej ponuke majú všetky plôšky na LED pásiku už pocínované. Je to vidieť aj na obrázku. Značne to potom zjednodušuje spájkovanie bez hrozby prehriatia LED pásika.

LedStar 2012, doplnenie článku 07/2024 pVa
