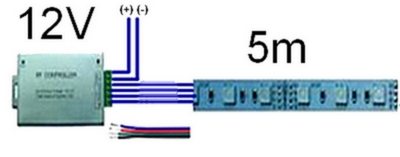

Každý 12V RGB pásik je konštrukčne prispôsobený na pripojenie v maximálnej celkovej dĺžke 5m. To znamená že 12V LED pásiky môžeme do dĺžky 5m

pripájať k ovládaču farieb, týmto jednoduchým spôsobom:

Ak však potrebujeme na osvetlenie použiť viac ako 5m LED pásika, musíme už dbať na isté pravidlá z dôvodu max. povoleného prúdového zaťaženia.

Z tohto dôvodu sa zaužívalo dodávať pre maloobchod pásiky na rolkách v 5m dĺžkach.  Ak však potrebujeme osvetliť väčšie plochy,

musíme použiť viac ako jednu rolku. Práve v tomto článku nájdete názorne príklady zapojení.

Kvôli jednoduchosti uvádzame spôsoby zapojení na pásikoch s dĺžkou 10,15 a 20m.

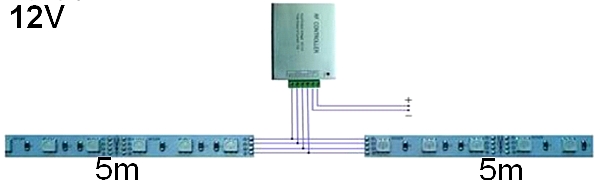

 A1, Zapojenie paralelne od 5m do 10m, spôsobom na stred

Zapojenie sa prevedie s použitím 2 vetvového rozbočovača. Obidve dĺžky (rolky) pásika pripájame priamo na rozbočovač.

Keď osvetľujeme priestor napr. v tvare štvorca prípadne obdĺžnika, začíname pásiky lepiť z rohu. Pričom jednu vetvu vedieme na ľavú stranu a druhú vetvu na pravú stranu.

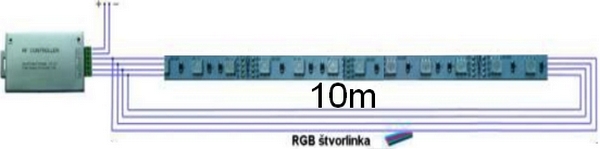

A2, Zapojenie paralelne od 5m do 10m, spôsobom do slučky

Zapojenie sa prevedie s použitím 2 vetvového rozbočovača pričom pásik je v tomto zapojení pripojený obidvoma

koncami. Takéto zapojenie nájde využitie napr. ak pásik umiestňujeme do kruhového tvaru.

Takto zapojený pásik  môžete rozstrihnúť nožnicami na vyznačených miestach,  ale vždy iba tak, aby každý vzniknutý pásik mal max. dĺžku 5m

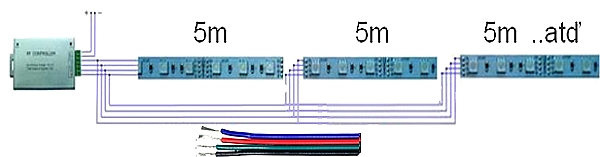

 A3, Zapojenie paralelné, všeobecne, pre rôzne dĺžky nad 10m:

Z nákresu je zrejme že jednotlivé 5m pásiky pripájate pomocou RGB štvorlinky resp. pomocou

predlžovacích prepojovacích káblikov k ovládaču.

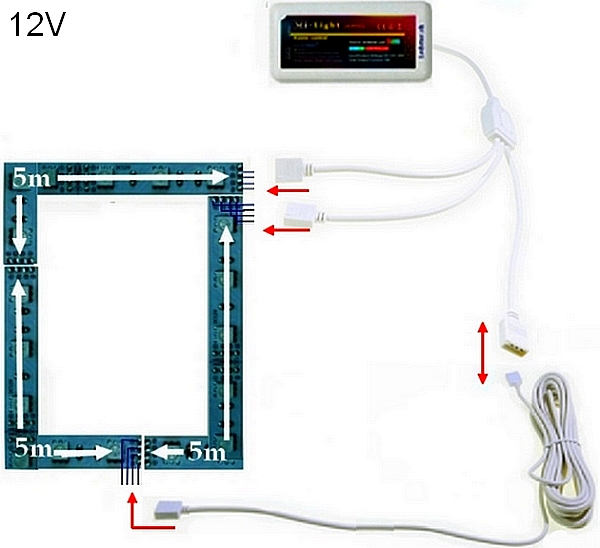

 A4, Zapojenie paralelné cez rozbočovač, ukážka pre 15m LED pásik

Využitie v prípadoch keď sa pásiky umiestňujú do tvaru štvorca resp. obdĺžnika, napr. pri podhľadoch. Zapojenie sa prevedie s použitím 3 vetvového rozbočovača.

Pričom dve 5m dĺžky (rolky) pásika sa pripoja priamo na rozbočovač.

Posledná tretia vetva (rolka) sa pripojí na rozbočovač predradením predlžovacieho prepojovacieho RGB káblika.

Aj v tomto prípade je potrebne začať umiestňovať prvé dve dĺžky (rolky) pásika z jedného rohu (na ukážke je to pravý horný roh).

Pričom posledná dĺžka (rolka) sa umiestni do protiľahlého rohu. Jej pripojenie k rozbočovaču sa prevedie pomocou predlžovacieho prepojovacieho RGB káblika.

Obdobne platí aj zapojenie pri 20m, cez rozbočovač. Rozdiel voči 15 zapojeniu je len v tom, že sa namiesto 3 vetvového rozbočovača použije 4 vetvový rozbočovač,

pričom dve dĺžky (2rolky) sú pripojené priamo k rozbočovaču, a zvyšné dve dĺžky (2rolky) sú pripojené predradením predlžovacieho prepojovacieho RGB káblika.

Pripomíname že pri každom z uvedených zapojení musí platiť zásada, že v jednej súvislej dĺžke môže byť na ovládač zapojený max 5m LED pásik, nikdy nie viac !

(Pozn.: Ak by ste predsa len pospájkovali pásiky dokopy tak, že výsledná dĺžka jedného pásika bude mať viac ako 5m, tak potom bude pásik svietiť na začiatku silnejšie ako na konci.

Čím väčšia bude dĺžka, tým bude rozdiel viditeľnejší. Rozdiel v jase spôsobí prúd. Ten aby rozsvietil aj posledné metre, úmerne narastie na prvých metroch.

V konečnom dôsledku, potom cez prvé metre pásika potečie väčší prúd ako je dovolené, čím sa zákonite takto preťažené diódy postupne znehodnotia.

Na takto nesprávne zapojený pásik sa nevzťahuje záruka kvôli prúdovému preťaženiu LED diód.

Podobný prehľad možností zapojenia ale 24V modelu RGB LED pásika nájdete v inom našom článku s názvom "Spôsoby zapojenia pre 24V RGB LED pásiky nad 10m". Tam sa môžete dozvedieť aj niekoľko stručných rozdielov medzi 12V a 24V LED pásikom, resp. ktorý sa na aký účel hodí viac.

Ak potrebujeme zapojiť LED pás v jednom celku až do dĺžky 50m

Ak z nejakých dôvodov nie je možné  inštalovať LED pásik podľa uvedených pravidiel, môžete použiť  RGB LED pásy na 220V / 230V.

Tieto môžu byť zapojené až do dĺžky 50m v jednom celku a  pripájajú sa iba na jednom konci pásu.
