A, Spôsob zapojenia 12V jednofarebného pásika s dĺžkou do 5m

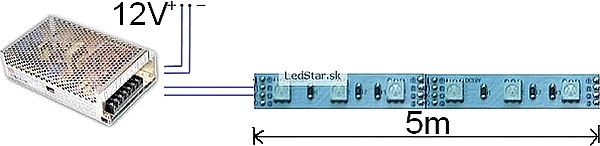

Na obrázku je štandardný sériový spôsob zapojenia jednofarebného 12V pásika s dĺžkou pásika do 5m :

A.1, Spôsoby zapojenia jednofarebného 12V pásika , ktorého dĺžka bude väčšia ako 5m

12V LED pásik s dĺžkou viac ako 5m je potrebné zapojiť inak ako do série. Robí sa tak z dôvodu z dôvodu rovnomerného prúdového zaťaženia LED diód. V opačnom prípade bude prúd na prvých diódach zo začiatku pásika väčší ako je povolený, čo z dlhodobého hľadiska bude spôsobovať skoršie opotrebenie viac zaťažených prvých diód. Okrem toho bude intenzita svetla po celej dĺžke pásika (spojeného do jedného celku nad 5m) nerovnaká, viditeľný bude rozdiel najmä medzi prvými a poslednými diódami. Ak si situácia vyžaduje väčšiu dĺžku pásika v jednom celku ako je 5m, dosiahneme to iným zapojením pásika ! K dispozícií je niekoľko spôsobov :

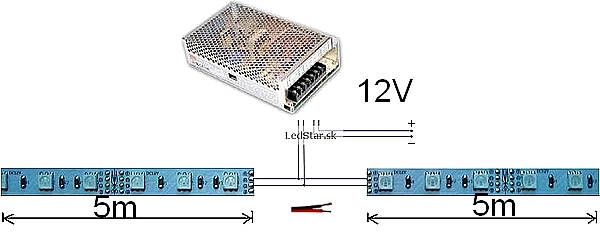

 A.1.1, Zapojenie na stred:

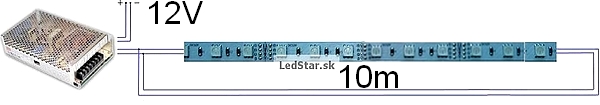

A.1.2,  Zapojenie obojstranné:

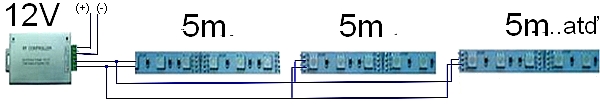

A.1.3, Zapojenie paralelné:

B, Spôsob zapojenia 24V jednofarebného pásika s dĺžkou do 10m

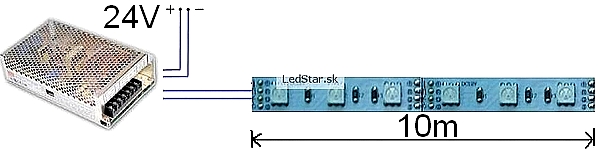

 Na obrázku je štandardný sériový spôsob zapojenia jednofarebného 24V pásika s dĺžkou pásika do 10m:

B.1, Spôsoby zapojenia jednofarebného 24V pásika s dĺžkou nad 10m

 24V LED pásik s dĺžkou viac ako 10m je vhodné zapojiť inak ako do série. Robí sa tak z dôvodu z dôvodu rovnomerného prúdového zaťaženia LED diód. V opačnom prípade bude prúd na prvých diódach zo začiatku pásika väčší ako je povolený, čo z dlhodobého hľadiska bude spôsobovať skoršie opotrebenie viac zaťažených prvých diód. Okrem toho bude intenzita svetla po celej dĺžke pásika (spojeného do jedného celku nad 10m) nerovnaká, viditeľný bude rozdiel najmä medzi prvými a poslednými diódami. Ak si situácia vyžaduje väčšiu dĺžku pásika v jednom celku ako je 10m, dosiahneme to iným zapojením pásika ! K dispozícií je niekoľko spôsobov :

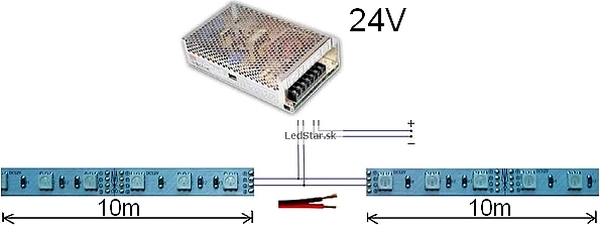

 B.2.1, Zapojenie na stred:

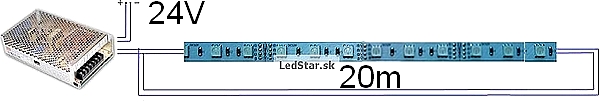

 B.1.2,  Zapojenie obojstranné:
