Ukážková schéma a vysvetlenie zapojenia farebného RGB LED pásika

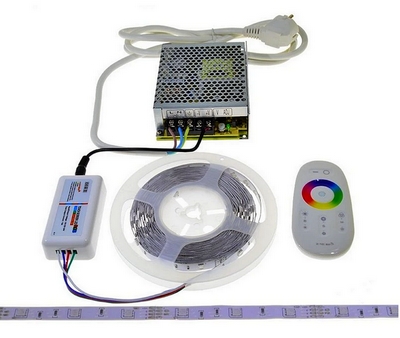

Názorná schéma zapojenie farebného LED pásika so všetkými potrebnými komponentami, pre jeho správne fungovanie:

Z popisu je zrejmé ktoré komponenty sady sú potrebné, aby ste si mohli vyskladať Farebný svetlo meniaci LED pásik. Pri každom z komponentov je k dispozícií niekoľko variantov. Napríklad LED pásik môže byť silnejšie svietivý alebo pre dekoratívne účely postačí úspornejší model s nižším príkonom. Taktiež ovládač je možne zvoliť podľa vzhľadu alebo podľa dosahu diaľkového ovládanie. Pri zdroji je zase potrebné vybrať podľa toho či bude zapojený do zásuvky alebo ho pripojíte priamo na 2320V vodiče.

Povedzme si teda niečo viac aspoň o základných komponentoch:

RGB LED pásik

Môžete si vybrať z viacerých modelov. Tie sa líšia napájacím napätím a výkonom. Najčastejšie sú použivané s 12V napätím, tie sa hodia pre kratšie dĺžky LED pásikov. Ak potrebujete dlhšie LED pásiky, zvoľte LED pásik na 24V. Výkon LED pásika zase hovorí o jeho svietivosti a hustote osadených diód na LED pásiku. Ak nepotrebujete vysokú intenzitu svetla, postačí použiť 7,2W model. Naopak pre silnejšie svetlo sa hodí viac 14,4W model. Ten sa preferuje oveľa častejšie, pretože aj keď sa jedná o silnejší model, pomocou ovládača dokážete znížiť jeho spotrebu tým že znížite jeho jas. Jeho výhoda je aj v tom že má svietiace diódy umiestnené 2x hustejšie ako 7,2W model, vytvára preto krajšie plynulejšie svetlo.

Ovládač RGB LED pásika (slúži na zapnutie/vypnutie/zmenu farieb/zmenu jasu/nastavenie efektov)

Najčastejšie sa používa dotykový ovládač s farebným prstencom, na ktorom si pohybom prsta po prstenci volíte požadovanú farbu svetla. Pre situácie kedy sa neočakáva častá zmena farieb, si postačíte aj s IRD tlačidlovým ovládačom. Tým si nastavíte vhodnú farbu svetla a môžete DO odložiť do zásuvky. Pri budúcom zapnutí LED pásika sa pásik rozsvieti v tej farbe ktorú ste nastavili naposledy. V ponuke sú aj WiFi ovládače, ktoré umožnia ovládanie LED pásika aj pomocou mobilného telefónu či iného zariadenia.

Napájací zdroj

Keďže LED pásika pracujú v nízkonapäťovom režime, najčastejšie na 12V alebo 24V, je potrebné preto použiť napájací zdroj ktorý zmení 230V zásuvkové napätie na potrebných 12V alebo 24V. Zdroje sa vyrábajú v rôznych modifikáciách. Na našej ukážke je použitý montážny model zdroja ktorý sa často laický nazýva trafom. Je to model ktorý má svorkovnicu, na ktorú je možné pripojiť priamo elektrické vodiče s 230V napätím. Alebo rovnako ako na ukážke, môžeme pomocou napájacej šnúry  aj tento typ zdroja zapojiť do zásuvky. Je to často preferovaný typ pre vysokú spoľahlivosť a univerzálne využitie. Svetovým lídrom sú zdroje od Mean Well producenta.

Pre tých ktorý nie sú v tejto oblasti veľmi zbehlý, sme pripravili jednoduchý nástroj pomocou ktorého si sadu ako je na ukážke môžete objednať použitím niektorého z našich  Konfigurátorov RGB farebnej sady. Tam nepotrebujete žiadne elektrikárske znalosti, komponenty sady volíte jednoduchým výberom z obrázkovej ponuky.
