Ako si urobiť automatické zapínanie osvetlenia garáže po otvorení garážových vrát

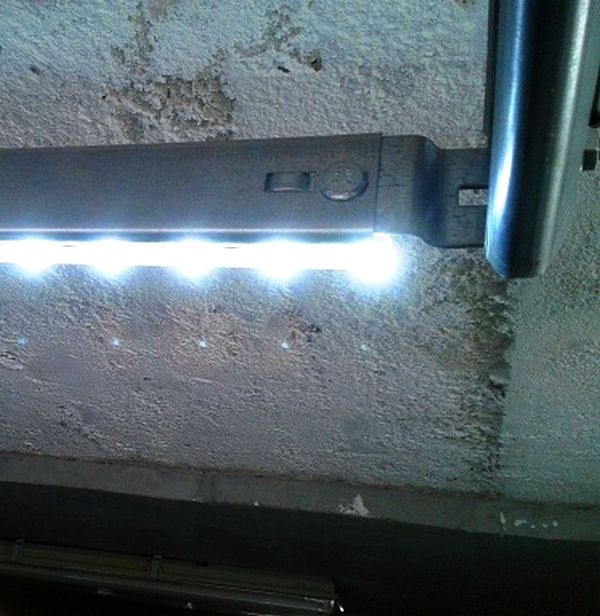

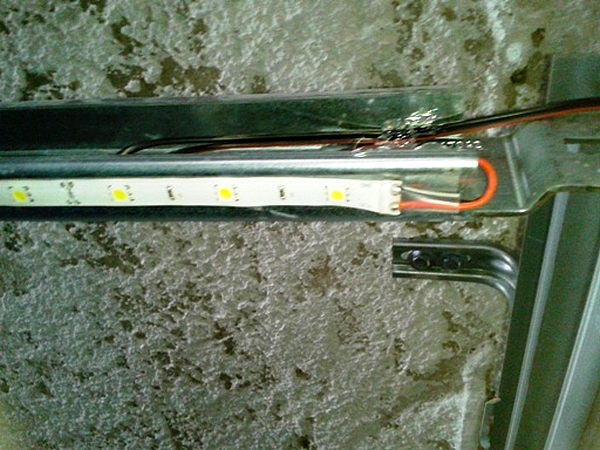

Popíšeme jednoduchý spôsob ako riešiť automatické zapnutie osvetlenie garáže, vždy pri otvorení vrát. Na osvetlenie použijeme LED pásik s napájacím zdrojom  a pohybový snímač. V našom prípade sme LED pásik prilepili na kovovú konštrukciu  automatického pohonu garážovej brány.

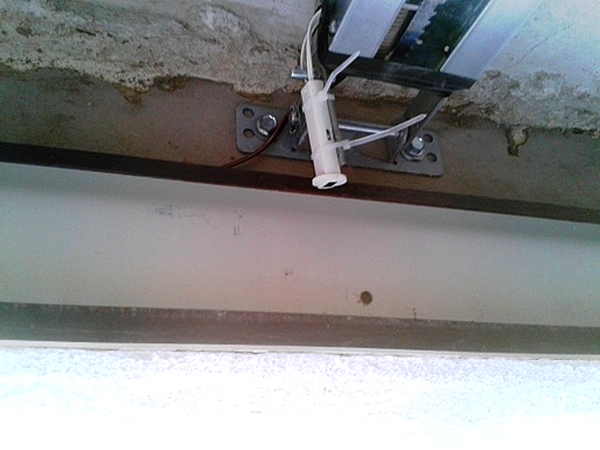

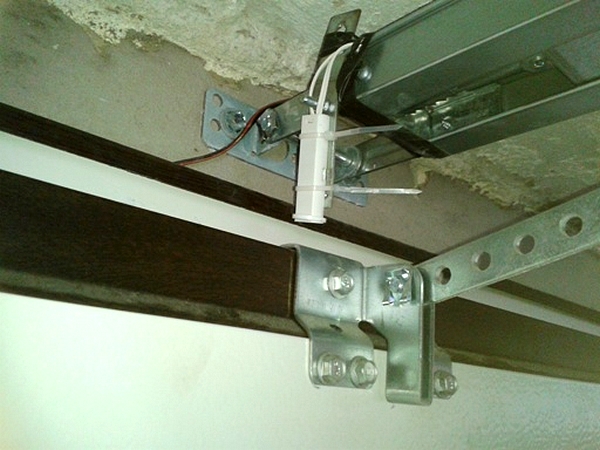

Použili sme pri tom sadu s 2m pásikom, nájdete ju v našom eshope. Medzi LED pásik a zdroj sme vložili pohybový snímač, ktorý tiež nájdete v našom eshope. Umiestnili sme ho cca 5cm nad hornú časť brány.

Umiestnili sme ho tak, aby bol nasmerovaný na vráta, ktoré sa po otvorení od neho oddialia

Takto je zabezpečené že pásik svieti iba počas otvorenia brány.

Keď je brána zatvorená, senzor pohybového snímača detekuje prítomnosť predmetu, v našom prípade sú to samotné vráta, a pásik je preto vypnutý.

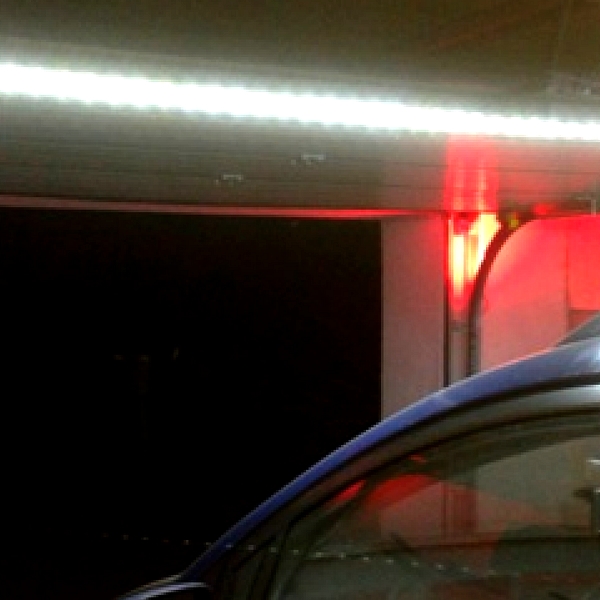

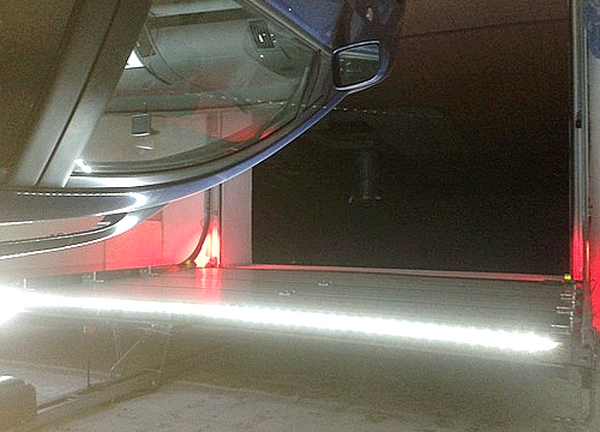

 Účel osvetlenia bol aj ten, aby pri cúvaní do garáže počas nočných hodín, bolo lepšie vidieť vymedzenie brány. Z tohto dôvodu sme nalepili dva  krátke cca 30 cm kúsky pásika na oblú bočnú konštrukciu, ktorú je vidieť zvonka počas cúvania. Použili sme RGB pásik, ktorý sme pripojili iba dvomi zo štyroch vývodov a preto bude svietiť farebne. V našom prípade na červeno.

Všetky pásiky sme prepojili dvojlinkou. Ich prichytenie na konštrukciu môžete zabezpečiť napr. tavnou pištoľou.

Príprava aj s montážou v našom prípade trvala cca 2 hodiny práce. Odmenou bude výrazne osvetlenie, predovšetkým pri úzkych vjazdoch do garáže. Naviac v mojom prípade aj spokojnejšie svedomie keď zverím auto do rúk členom rodiny s menšími vodičskými skúsenosťami.

LedStar pVa 10/2013
