Namontovanie svetelnej indikácie otvorenej záklopky na pyrolitickom kotli ATMOS DC

Na konkrétnom príklade si ukážeme menej zvyčajné využitie pohybového senzoru. V tomto prípade bude slúžiť na detekciu otvorenie záklopky pri kotly na drevo.

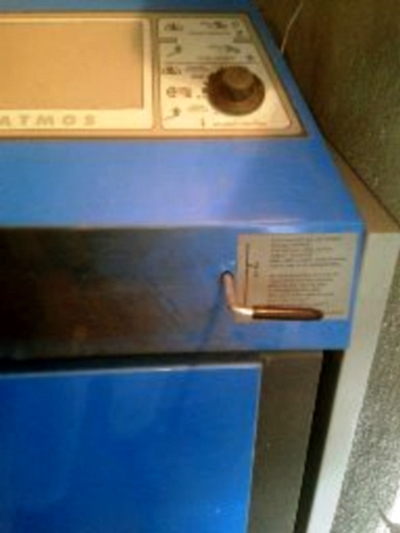

Kotol Atmos DC je vybavený záklopkou ktorá sa používa počas prikladania dreva do kotla. Jej povytiahnutie zabezpečí odvod spalín priamo do kotla a nedôjde tak k zadymeniu miestnosti. Po zatvorení dvierok kotla je však potrebné záklopku opätovne zasunúť ! Nám sa však často stávalo, že sa na tento úkon jednoducho zabudlo. Možno aj preto že rozdiel medzi povytiahnutou a zatlačenou klapkou je ľahko prehliadnuteľný. Na zábere spomínaná klapka:

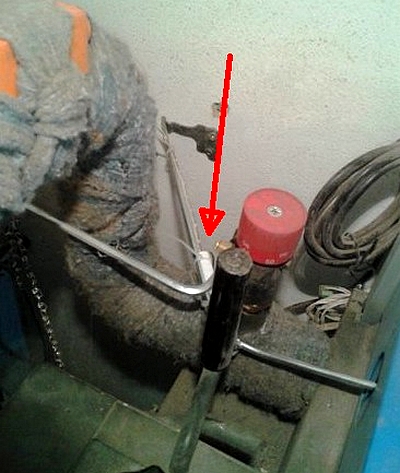

Ak pred prikladaním dreva do ohniska zabudnete povytiahnúť záklopku, dym Vás na to okamžite upozorní. Po naložení a zatvorení dvierok sa však stáva že sa záklopku zabudnete zatlačiť. Uvedená situácia môže okrem straty vykurovacieho výkonu zapríčiniť poruchu kotla ! Vyvstáva preto potreba indikovať povytiahnutú záklopku. Riešenie je jednoduché. Zo zadnej strany kotla umiestnime jeden z modelov pohybových senzorov (viď kategória Ovládače, stmievače). Senzor bude detekovať polohu záklopky

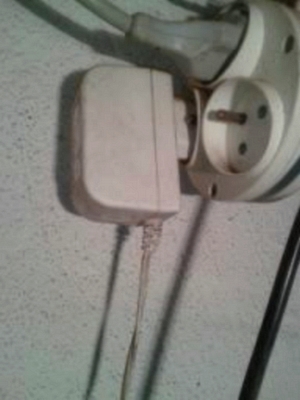

Na vstup senzora pripojíme 12V adaptér. Môžeme použiť ktorýkoľvek, z ponúkaných 12V modelov.

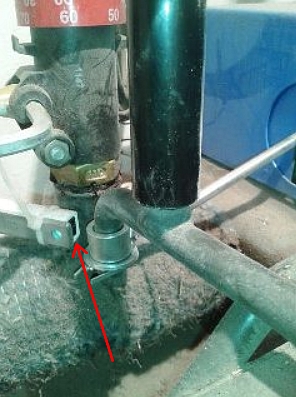

Na výstup senzoru pripojíme akýkoľvek LED pásik alebo v našom prípade LED modul. My sme naviac pripojili k senzoru aj 12V bzučiak. Okrem svetelnej indikácie tak máme aj zvukovú. Na nasledujúcich foto sa pokúsime názorne ukázať princíp fungovania senzoru. Pri zatvorenej záklopke je senzor blízko tiahla záklopky:

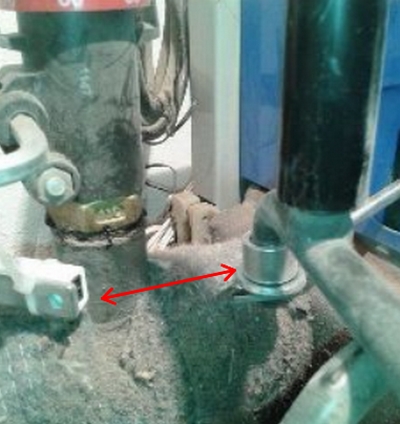

Senzor je teda vypnutý. Pri povytiahnutí záklopky sa tiahlo oddiali od senzoru, ktoré sa vďaka tomu zapne. Dôjde teda k rozsvieteniu LED modulu a zapnutiu bzučiaka.

Niekoľko eurové náklady pre uvedené riešenie sú ozaj zanedbateľné, v porovnaní so stratami pri zabudnutí  zatvorenia záklopky. Montáž je jednoduchá. Na stránkach nášho eshopu je pri všetkých v článku použitých položkách, uvedený ich popis. Montáž si nevyžaduje zvláštne odborné znalosti. Vystačíte si s elektrikárskymi základmi. Pri inštalácií aj prevádzke pracuje okruh s bezpečným 12V napätím.

Spoľahlivosť riešenia sme overili. Bez problémov nám systém funguje už viac ako 15 rokov. Časová náročnosť inštalácie je tiež neveľká.

LedStar pVa, 03/2014, aktualizované 07/2024
