Nočné LED osvetlenie kúpeľne s pohybovým senzorom

Na jednoduchom príklade si ukážeme ako ľahko môžeme vyriešiť nočné osvetlenie v kúpeľni. Účelom je automatické rozsvietenie a po krátkom čase automatické vypnutie nočného svetla. Svetlo bude v našom prípade zároveň dekoratívnym osvetlením umývadla. Jeho intenzita ale postačí na tlmené osvetlenie celého priestoru kúpeľne.

Celé osvetlenie zrealizujeme pomocou LED pásika, pohybového senzora(čidla) a 12V adaptéra. S výhodou môžeme na tento účel použiť niektorú z hotových sád s pohybovým senzorom . V našom prípade sme kvôli vzdialenej zásuvke potrebovali aj dvojlinku ktorou privedieme 12V od adaptéra k pohybovému senzoru. Samozrejme vzdialenú zásuvku je možné vyriešiť aj predlžovacou šnúrou. Pripravíme si teda potrebné komponenty, LED pásik, zdroj, pohybový senzor  a dvojlinku.

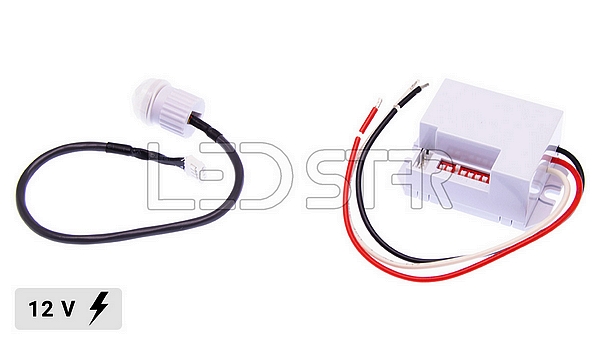

Pohybových senzorov je viac typov. Pre naše účely si môžeme zvoliť tento obľúbený 12V model:

Nastavenie čidla je urobené tak, aby sa podsvietenie zaplo až pri bezprostrednej blízkosti a vždy iba keď je už tma. Tento model umožňuje aj meniť dobu svietenia pripojeného pásika.

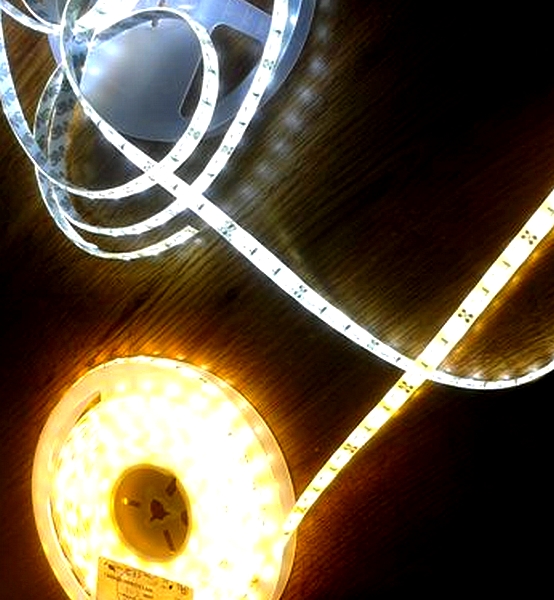

LED pásik umiestnime po obvode skrinky s umývadlom. Zmeriame preto akú dĺžku budeme potrebovať. V našom prípade postačia 2m pásika. My sme zvolili kvalitný značkový pásik typu 2835 300 zaliatý v silikone, tj s vodeodolným prevedením. Rozhodneme sa akú farbu svetla použijeme. Takto vyzerá porovnanie Temná biela a Biela mäkký jas :

Keďže v kúpeľni sú použité teplé farby, v našom prípade dáme prednosť farbe svetla Biela mäkký jas.

Inštaláciu realizujeme s prihliadnutím na umiestnenie zásuvky. V našom prípade použijeme voľnú zásuvku za skrinkou. Od zásuvky s adaptérom potrebujeme dvojlinku, ktorou privedieme napájacie napätie k pohybovému snímaču. Pripravíme si teda potrebne dlhú dvolinku. Keď máme všetky komponenty pripravené, vzájomne ich poprepájame na stole. V našom prípade zapájame nasledovne: na prívodné kábliky LED pásika pripojíme výstupný konektor čidla. Na vstupný konektor čidla pripojíme dvojlinku. Druhý koniec dvojlinky pripojíme k adaptéru. Následne odskúšame fungovanie celého osvetlenia.

Odskúšanu sadu umiestnime na pripravené miesto. Pásik je vybavený samolepiacou 3M páskou. Postačí preto odmastiť miesto a pásik môžeme prilepiť. Pre umiestnenie pohybového čidla zvolíme vhodné miesto tak, aby čidlo zaplo po vstúpení do miestnosti.

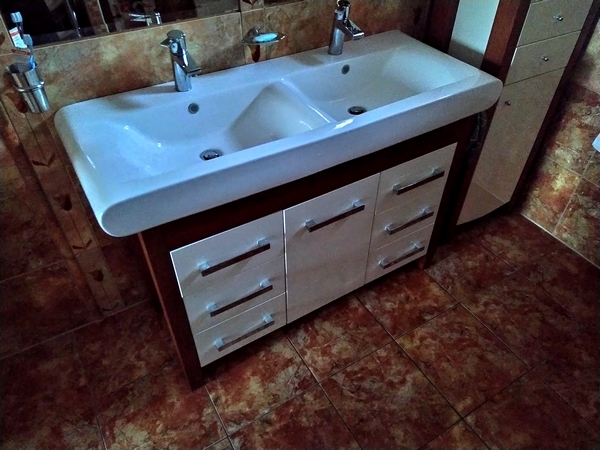

Pozrime si výsledok. Takto za súmraku, bez zapnutého osvetlenia:

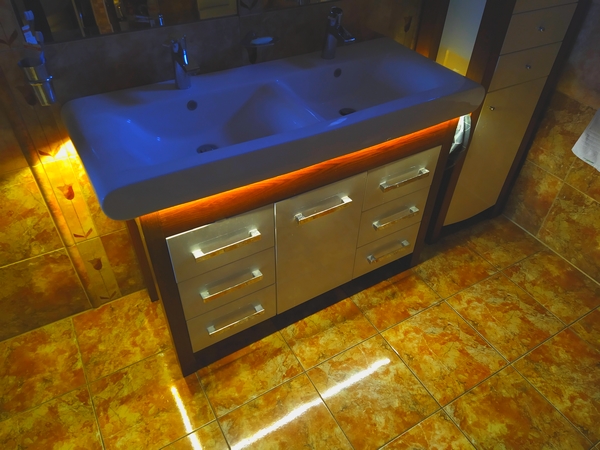

Takto už v nočných hodinách s rozsvieteným LED pásikom:

Celkové náklady na zriadenie osvetlenia sa odvíjajú od dĺžky použitého pásika. Rádovo sa však pohybujú vo výške okolo 2 desiatok Eur.

LedStar pVa 06/2014
