Ako urobiť dotykové ovládanie LED pásika v podlinkovom svietidle

V predošlom článku s názvom "Ako jednoducho vyrobiť podlinkové LED svietidlo pre osvetlenie kuchynskej linky" si môžete pozrieť návod na výrobu podlinkového svietidla. V tomto článku nadviažeme na tento návod, a do hliníkovej lišty z ktorej sme vyrobili podlinkové svietidlo, ešte vložíme vypínač. Tento bude slúžiť na zapínanie, vypínanie a tiež na zmenu intenzity svetla.

V ponuke eshopu Ledstar.sk nájdete kategóriu s názvom "Vypínače a stmievače určené do hliníkových líšt". Nájdete tu viac typov vypínačov. Niektoré s názvom Pohybové spínače, vedia zapnúť svietidlo bez dotyku, postačí mávnutie rukou. Iné si vyžadujú dotyk na vypínač.

Pre našu ukážku však použijeme s názvom "Dotykový stmievač pre LED pásiky so svorkami, dotykom po celej ploche lišty". Tento model umožní zapínať, vypínať a meniť jas iba dotykom ruky na lištu v ktoromkoľvek mieste, po celej jej dĺžke, max. však do dĺžky lišty 3m.

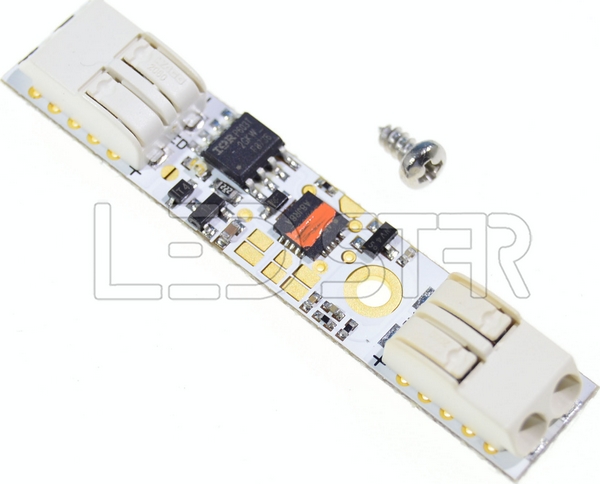

Zvolili sme model vybavený svorkami, aby nebolo nutné používať spájkovačku :

LED pásik ktorý budeme vkladať do lišty je pri zakúpení v našom eshope ledstar.sk vždy dodávaný s pripájkovanou dvojlinkou.

1, Dvojlinku skrátime

2, Na konce dvojlinky pripojíme ovládač.

Dbáme pri tom na polaritu, t.j. modul pripojíme stranou  s označením "OUT" (Output)

3, Na opačnú stranu modulu s označením "INPUT" pripojíme dvojlinku, ktorá je určená na pripojenie LED pásika k napajáciemu zdroju. (Postup pripojenia k zdroju už pokračuje v článku "Ako jednoducho vyrobiť podlinkové LED svietidlo pre osvetlenie kuchynskej linky")

Zasunutie káblikov dvojlinky do modulu prevádzate vždy súčasne so zatlačením aretačného mechanizmu, použijte na to napr. skrutkovač alebo iný predmet s tenkým hrotom :

4, Modul priskrutkujeme do svietidla

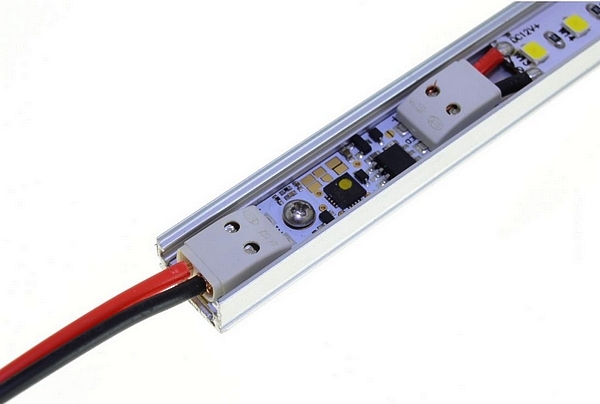

Pre zabezpečenie vodivého spojenia modulu s lištou, je potrebné naskrutkovať do otvoru v module samoreznú skrutku, ktorú obdržíte so stmievačom. Pred samotným naskrutkovaním musíme predvrtať do hliníkovej lišty otvor pre skrutku. Podrobnosti obdržite v letáku priloženom ku svietidlu. Takto modul stmievača so skrutkou:

5, Pripojíme zdroj k napätiu.

Ak sme všetko zvládli správne, na module sa rozvieti kontrolná dióda detekujúca že svietidlo je pod napätím:

6, Dotykom ruky na hliníkovú lištu, svietidlo zapneme.

Dlhším podržaním ruky dôjde k zmene jasu svietidla.

7, Opakovaným dotykom ruky, svietidlo zhasneme :

LedStar pVa 08/2022
