Osvetlenie vstavanej skrine LED pásikom

Rýchle, jednoduché a účelne osvetlenie vstavanej roll door skrine jednofarebným LED pásikom.

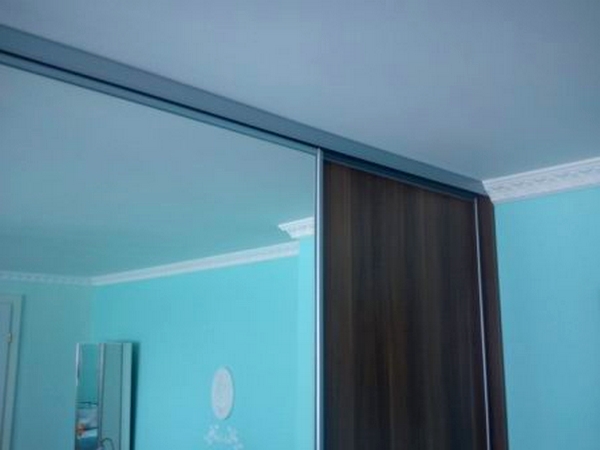

Pohľad na rolldor skrinu inštalovanú na mieru, od steny k stene

rdmaly4



Jednou z možnosti ako ušetriť pri osvetlení vnútorných priestorov vstavanej skrine, je nainštalovať si svojpomocne LED pásik. Potreba osvetlenia tmavších kútov v priestoroch stavanej skrine je zrejmá. Určite sa tým uľahčí manipulácia s uloženými predmetmi resp. šatstvom. Skriňa na snímke je hlboká, takže po odsunutí jedných dverí je možné sa pohybovať vo vnútri po celej dĺžke skrine. Je tam teda požiadavka na osvetlenie vnútorného priestoru celej roldor skrine.



Na trhu sú dostupné hotové svietidlá, vhodné na zabudovanie do vnútorných priestorov izbovej skrine. Tieto šak nevyriešia osvetlenie po celej šírke rolldor skrine.

Na tento účel je úplne ideálny LED pásik. Je vhodný aj z pohľadu úspore energie,  ale aj kvôli tomu že časté zapínanie resp. vypínanie osvetlenia LED pásiku nijako neprekáža. Na rozdiel od iných svietidiel počet spínacích cyklov neskracuje životnosť LED pásika. Výhoda LED pásika je aj v bezpečnej 12V prevádze LED pásika. Nezanedbateľný nie je samozrejme ani svetelný efekt ktorý dosiahnete práve LED pásikom.



S výhodou môžeme použi niektorú  Jednofarebnú hotovú LED sadu z nášho eshopu ww.ledstar.sk.

Zostava obsahuje potrebné komponenty a je oproti jednotlivo kupovaným komponentom cenovo zvýhodnená.

 My sme pre našu ukážku použili sadu s SMD LED pásikom typu 2835 600 LED zimná biela. Je však možné použiť ktorýkoľvek iný model z ponuky.



Najskôr si zvolíme miesto kde umiestnime LED pásik. Najoptimalnejšim riešením je horná vodiaca koľajnica posúvnych dverí. Na zapínanie a vypínanie osvetlenia môžeme použiť sieťový vypínač. My sme sa však rozhodli riešiť zapínanie a vypínanie prostredníctvom pohybového senzoru, čidla. To znamená že pri otvorení skrine sa senzorom detekuje pohyb a osvetlenie sa automaticky rozsvieti. Po zasunutí posúvných dverí skrine sa po niekoľkých sekundách osvetlenie samo vypne. Pohybový senzor  tiež nájdete v našej ponuke, dostupné vo viacerých prevedeniach.

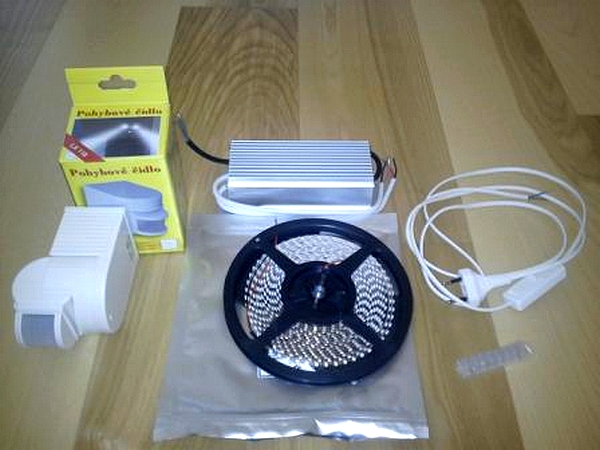

Potrebné komponenty:

rdmaly1

Pristúpme k inštalácií osvetlenia:

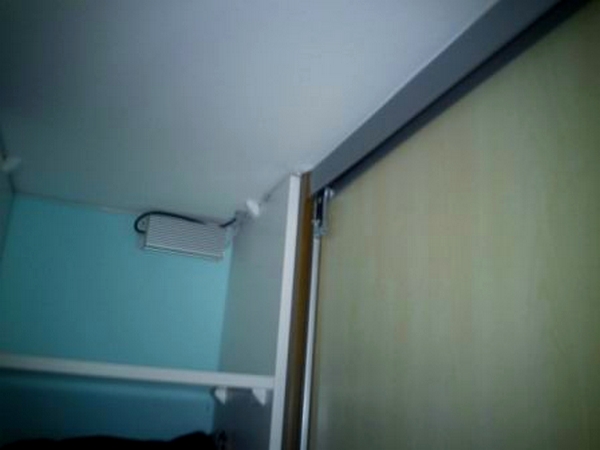

V prvom kroku pripevníme napr. na stenu, napájací zdroj. Napájaci kábel s vypínačom (ktorý je súčasťou zostavy) spojíme pomocou  elektr. svorky s káblikom. Použijeme napr. 0,5 dvojlinku, ktorú nájdete tiež v našej ponuke. Druhý koniec kábla bude v mieste kde umiestnime pohybový senzor. Rovnako od senzoru vedieme dvojlinku k napájaciemu zdroju pripojenému na 220/230V. V našom prípade s výhodou ukryjeme káble pod hornú vodiacu lištu.

rdmaly5

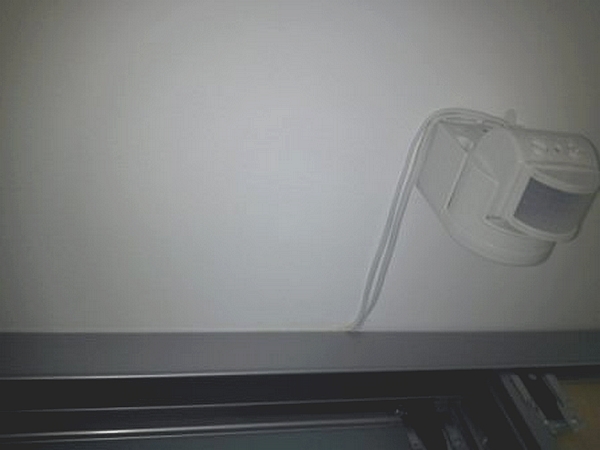

Pripevníme a zapojíme pohybový senzor. Zapojenie spočíva v pripojení dvojlinky privádzajúcej napájacie 220V napätie na vstupne svorky senzoru. Na výstupne svorky  pripojíme druhú dvojlinku, pričom jej druhý koniec pripojíme na vstupné svorky napájacieho zdroja.

rdmaly6

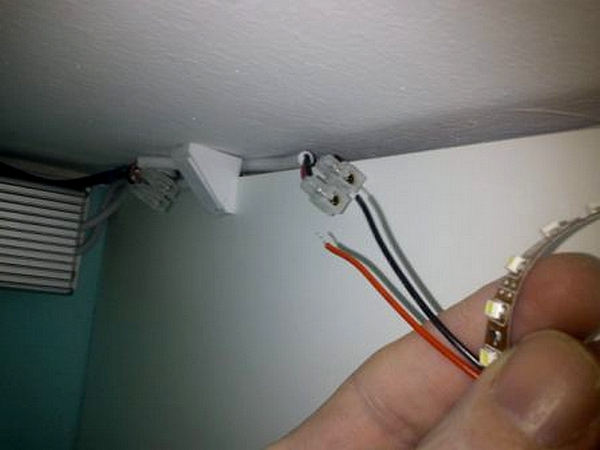

Nasleduje odmeranie potrebnej dĺžky LED pásika a jeho skrátenie na požadovanú dĺžku. Dbáme aby sme pásik strihali v mieste, ktoré sa na pásiku nachádza vždy po každých troch LED diódach. Tieto miesta sú na pásiku viditeľné.

 Pred prilepením pásika prečistíme napr. liehom miesto na vodiacej lište kde budeme pásik lepiť. Účelom je odmastenie podkladu. Potom pásik prilepíme a jeho prívodné kábliky pripojíme napr. pomocou elektrikárskej svorky k výstupu napájacieho zdroja. Dbáme pritom na správnu polaritu.

rdmaly7

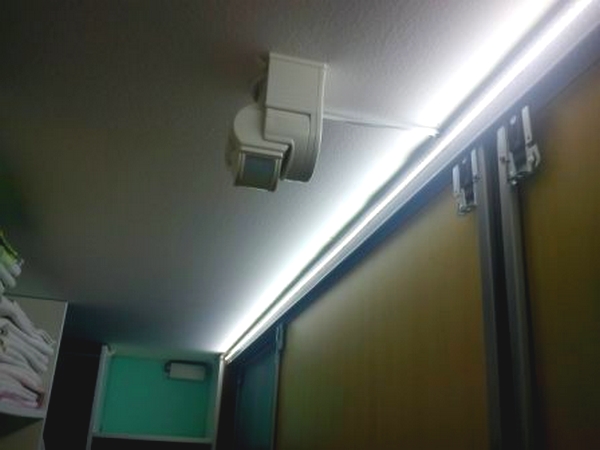

Na záver zapojíme napájaciu šnúru do 220V zásuvky. Nasleduje ešte nastavenie senzoru tak, aby spínalo iba keď je súmrak resp. tma. Tiež nastavíme krátky časový interval zopnutia. Potom už len odskúšame osvetlenie.

rdmaly8

 rdmaly9

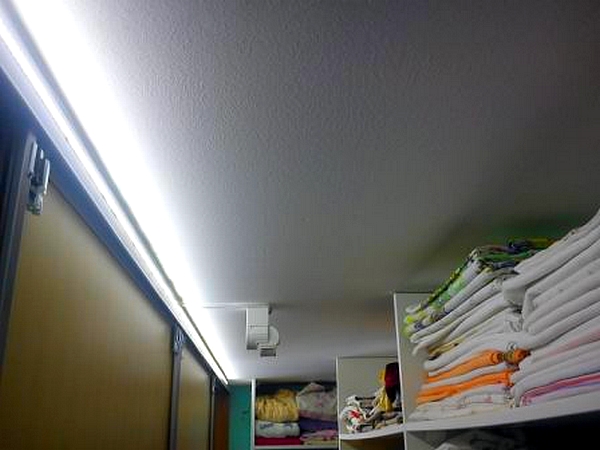

Ak sme spokojný, prizveme manželku na kolaudáciu diela. Výsledný efekt bude iste postačujúci aby bola s osvetlením spokojná. A o to nám šlo. Takže prajeme nech sa inštalácia podarí. Celkový čas si môžete naplánovať v rozmedzí cca 3 hodín. Toľko to aspoň trvalo mne.



LedStar, pVa 01/2012, aktualizácia 07/2024
