LED pás na 220V / 230V

Najskôr k terminológií: V eshope ledstar.sk používame pre 12V alebo 24V LED pásiky označenie "LED pásik".  Pre LED pásy určené na 220V/230V používame pojem "LED pás".

LED pásy na 220V / 230V (v ďalšom len LED pás 220V) sú na rozdiel od 12V alebo 24V LED pásikov, umiestnené v hrubom robustnom plaste. Pre náš článok sme použili najčastejšie objednávaný LED pás 220V 120LED/m. Na obrázku porovnanie s 12V LED pásikom

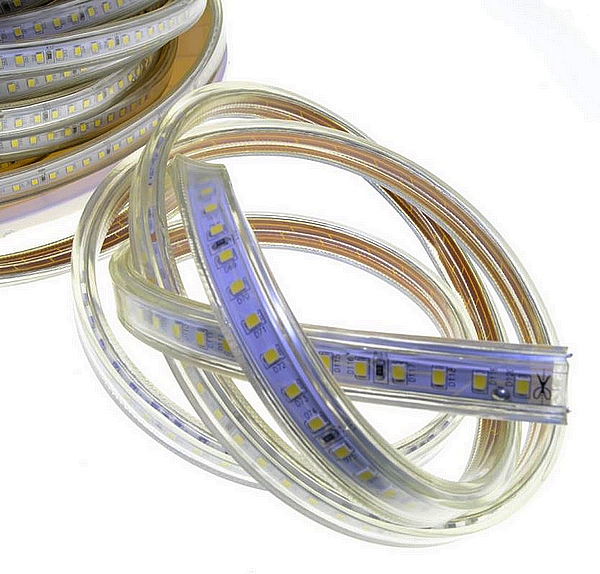

Napriek robustnému plastu ktorý znesie aj neštrné zaobchádzanie, je LED pás 220V dostatočne flexibilný, aj keď oproti LED pásiku ho nie je možné ho zohýnať do ostrých 90 st. uhlov

Plast slúži ako ochrana, zároveň však znemožňuje účinnú ochranu chladením. Je pravdou že oproti LED pásikom je technológia zapojenia diód LED 220V pásu iná a dochádza tu len cca k 20% nahrievaniu diód, oproti LED pásikom, Spôsobuje to 1m spôsob zapojenia. Aj z tohto dôvodu nie sú LED pásy 220V určené do hliníkových líšt. Ich rozmery to nakoniec ani neumožňujú, ani keď použijeme širšiu 12mm lištu

Niektoré široké 14mm modely líšt síce umožnia LED pás vložiť do lišty, avšak kvôli jeho hrúbke bude prečnievať a nebude možné ho zakryť krytom. Hrúbka LED pásu je cca od od 7mm, to je 2x viac ako pri LED pásikoch na 12/24V

Výrobcovia lišty pre 220V led pásy nevyrábajú, keďže to nemá opodstatnenie. Pri 12/24V LED pásikoch lišta slúži ako chladič, pri 220V LED páse hrubý plast LED pásu by fungoval ako izolácia.

Aj kvôli tomu je potrebné mať na zreteli že LED pás nie je určený na nepretržitú prevádzku počas celého dňa. Odporúča sa trvalé svietenie cca 6 hod. Prípustná teplota prostredia je -20 až +40 stupňov Celsia.

Podrobnejšie k princípu zapojenia LED dióod v 220V LED pásoch:

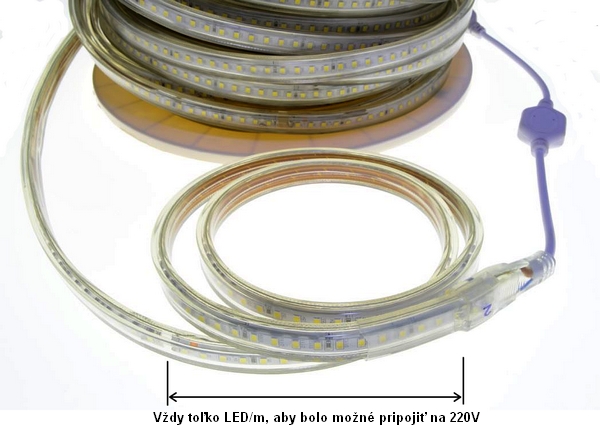

Tak ako 12V alebo 24V LED pásiky, aj LED pás na 220V využíva na svietenie nízkonapäťové LED diódy. Čiže ani tieto diódy nie sú primárne určené na prevádzku pod 220V napätím. Avšak pás napriek tomu môžeme zapojiť priamo do zásuvky, bez toho aby sme museli použiť napájací 12V alebo 24V zdroj. Ako to ? Zjednodušené vysvetlenie: na 1m 220V LED pásu je použitých toľko napr. 12V diód aby ich súčet dával 220V. Zapojené sú preto do série, jedna za druhou. Takto sa úbytok 220V napätia rozdelí na všetky diódy, takže na každej bude len požadované 12V napätie.

To je aj hlavný dôvod prečo je možné 220V LED pás deliť vždy iba po každom metri. LED pás má určené miesta na delenie. Sú umiestnené vo vzdialenosti 1m. V tomto mieste je nosný LED pás prerušeny. Miesto je na pohľad priehľadné, ľahko ho na páse nájdete

Ak by sme napriek tomu pás prestrihli na inom mieste, posledný meter sa nám znefunkční kvôli zničeniu diód prepätím.

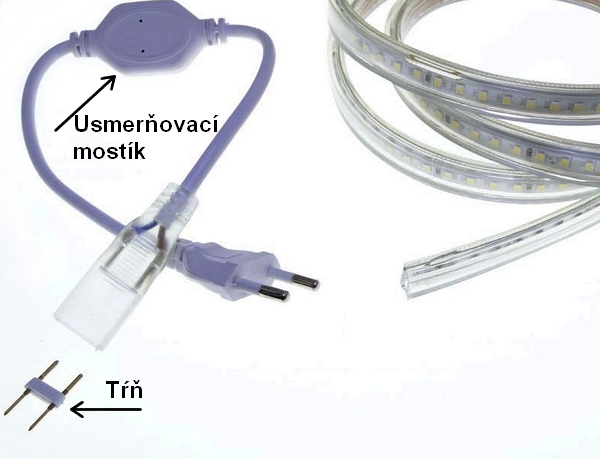

LED pásiky sú pripájané na jednosmerný zdroj, pričom musíme dodržať polaritu „+“  a  „-". Keďže aj v LED páse 220V sú rovnaké diódy, ako zabezpečíme dodržanie polarity ? Na tento účel slúži špeciálna napájacia šnúra ktorej súčasťou je usmerňovací mostík, ktorí zabezpečí polarizáciu 220V

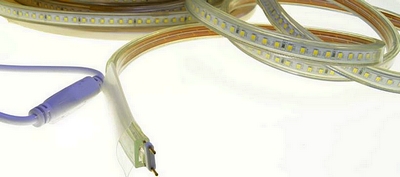

Preto je dôležité aby sa pripájacia šnúra do LED pásu pripojila so správnou polaritou. Pripájanie šnúry k LED pásu sa prevádza pomocou pripojovacieho tŕňa. Ten najskôr zapichneme do LED pásu, pričom stred hrotov musí byť v kovových vodičoch

Potom zastrčíme druhý koniec tŕňa do konektora pripojovacej šnúry

Ak po zapnutí šnúry do zásuvky LED pás nesvieti, musíme pás spolu s tŕňom vytiahnuť z LED pásu, následne otočíme pripojovaciu šnúru o 360 stupňov a znova zasunieme tŕň do konektora šnúry. Takto sme zmenili polaritu „+“ voči „-"

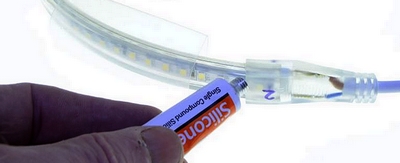

Kvôli ochrane pred vlhkom a tiež za účelom spevnenia miesta spoja, následne aplikujeme silikón

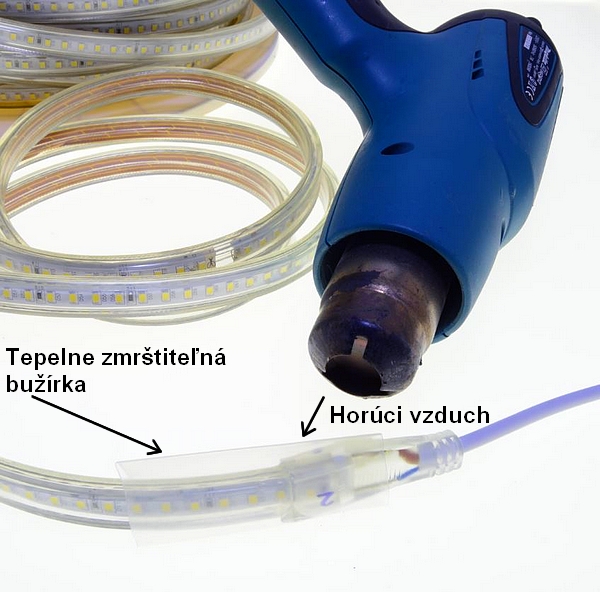

Následne na miesto spoja nasunieme tepelnú zmrštiteľnú 25mm bužírku. Tá sa po nahriatí zmrští

Ak nemáme teplovzdušnú pištoľ, postačí aj opatrné nahriatie nad priamym ohňom.

Nezabudnime že druhý koniec LED pásu musíme zabezpečiť obdobným spôsobom, pričom použijeme ochrannú koncovku

Upozorňujeme že v ponuke eshopu máme aj hotové sady s 220V LED pásmi, môžete si ich objednať v rôznych dĺžkach.

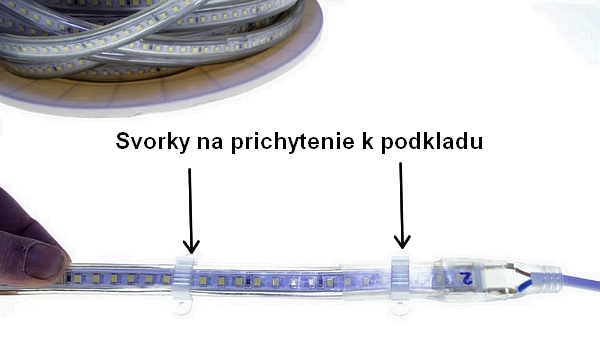

LED pás po skompletovaní a odskúšaní môžeme umiestniť k podkladu. Jeho hmotnosť neumožňuje spoľahlive použitie samolepiacej vrstvy, preto LED pás 220V nie je z výroby opatrený samolepiacou vrstvou. LED pás sa odporúča prichytiť k podkladu pomocou príchytiek v tvare svorky

LED pásov na 220V je viac druhov. Do pozornosti dávame stále viac preferovaný LED pás nazývaný aj ako LED Neón. Viac k tomuto produktu sa dozviete v inom článku s názvom "Porovnanie LED pásov a LED Neónu na 220V".

Na záver krátke zhrnutie:

Led pásy na 220V je možné pripojiť jednoducho do zásuvky až v celkovej dĺžke do 100m. Nie je ich však možné deliť inak, ako po 1 metri. Problémové je aj ich stmievanie. Výhodou je však prevedenie v odolnom robustnom plastovom zapuzdrení. Najväčším pozitívom je však jednoduchá a rýchla inštaláciaaj pri veľkých dĺžkach LED pásu. Z uvedeného vyplýva výhodné použitie predovšetkým na osvetlenie veľkých prietorov, napr. chodieb, hál, zábradli, na nasvietenie budov, terás, altánkov, záhrad, chodníkov a pod.
