Základný prvok LED pásika tvoria čipy (LED diódy)

Základ samotného pásika tvorí laminátovaná vrstva ktorá má na povrchu vodivú medenú vrstvu. Na nej sú osadené samotné diódy, nazývame ich čipy. Pásiky môžu byť osadené viacerými typmi čipov, s rôznymi rozmermi. Kvôli cene sú najčastejšie používane SMD čipy. Členia sa na modely ktorých názov je odvodený od rozmeru čipu. Často používané sú modely 2835 (rozmer čipu 2,8x3,5mm), 5050 (rozmer čipu 5x5mm), 3528 (rozmer čipu 3,5mmx2,8mm), 5070 (rozmer čipu 5mmx7mm) atď

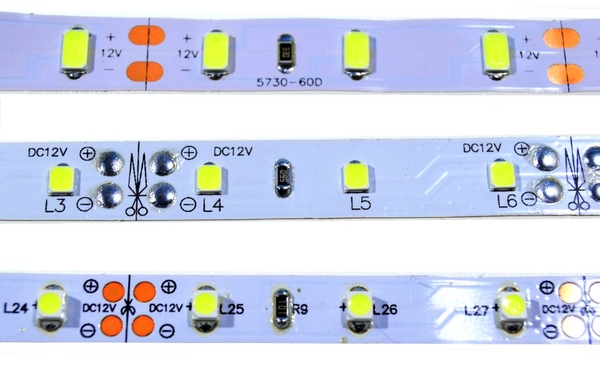

 LED pásiky osadené SMD čipmi:

Ďalším typom sú tzv FOB COB LED pásiky. Ich prednosťou je súvislá svetelná línia. Tento efekt je dosiahnutý umiestnením veľkého množstva drobných čipov tesne vedľa seba. Tieto čipy sú ešte zaliate v špeciálnej luminiscenčnej vrstve:

O FOB COB LED pásikoch sa môžete dozvedieť ďalšie zaujímavosti v inom článku s názvom FOB COB LED pásik, súvislá línia svetla bez prerušovania.

V článku LED pásik - členenie podľa typu čipu sa v prípade záujmu dozviete podrobnejšie informácie.

Členenie LED pásika podľa IP krytia

V zásade pásiky delíme na Interiérové a Vodeodolné. Pre bežné použitie v domácnostiach, obchodoch či kanceláriach postačuje používať interérové. Vodeodolné bývajú zvyčajne zaliaté silikónom alebo zapúzdrené v plastiku alebo je možné ich chrániť plastikovým sprejom vytvárajúcim Nano vrstvu. Sú určené do vlhkých ale aj prašných priestorov, alebo aj tam kde sa očakáva zvýšený kontakt. Podrobnejšie ku krytiu pásikov v podrobnom článku.

Pripevnenie LED pásika

Pásiky sú štandardne vybavené samolepiacou páskou pre rýchlu a jednoduchú montáž.

V prípade opakovaného použitia pásika po odlepení a premiestnení na iné miesto, môžete pásik opätovne prilepiť napríklad pomocou novej samolepiacej pásky, ktorú nájdete v našom eshope. Opäť platí, že plochy na prilepenie pásika musia odmastené a zbavené všetkých nečistôt.

 V ponuke máme aj LED pásy alebo Neóny na 230V, ktoré nie sú vybavené samolepiacou páskou. Pásy sú prevedené z robustného plastu, ktorý si vyžaduje pripevnenie k podkladu pomocou silikónových alebo plastových svoriek. Tieto majú otvory pre skrutku alebo klinček.

 Pre 12 alebo 24V LED pásiky však platí že najvhodnejším spôsobom je nalepiť LED pásik do hliníkového profilu, ktorý potom pomocou hliníkovej príchytky  prichytíte k podkladu. Výhodou tohto riešenia je okrem iného aj to, že hliníková lišta pôsobí aj ako chladič a predlžuje tak životnosť LED pásikov. Zároveň vďaka difúzoru ktorý prekrýva LED pásik dosiahneme efekt jednoliatosti svetla. Lišta je v neposlednom rade vzhľadovo efektnejšie riešenie.

 Pripojenie pásika k zdroju

K pripojeniu pásika k napájaciemu zdroju je potrebné aby bol pásik ukončený káblikom. To vám umožní jednoduché a rýchle pripojenie pásika k ovládaču alebo k napájaciemu zdroju.

Ak budete deliť pásik, na vzniknuté kúsky pásika môžete použiť pripájacie konektory, ktoré máme v širokej škále v našej ponuke. O správnom použití konektora na spájanie pásikov sa dozviete v ďalšom článku.

Prípadne môžete pásiky pripájať pomocou spájkovania. Takto vzniknutý spájkovaný spoj je vhodné zaizolovať. Môžete k tomu použiť zmršťovaciu bužírku alebo pre zabezpečenie úplnej vodeodolnosti použite  silikón.

 U nás objednané LED pásiky dodávame vždy s ukončením. Znamená to že sú opatrené priletovanými pripojovacími káblikmi alebo pripojovacím konektorom. Takto obdržíte všetky LED pásiky ktoré si objednáte, bez ohľadu na objednanú dĺžku. Nebýva to samozrejmosťou pri ponuke iných predajcov, najmä ak tento údaj predajca neuvádza. Podľa typu zdroja na ktorý chcete pripojiť pásik, môžete ešte potrebovať pripojovací konektor. Podrobnejšie o spôsoboch pripojenia sa dočítate v článku: Pripojenie LED pásika k zdroju typu trafo alebo v článku Pripojenie pásika k zdroju typu adaptér.

Strihanie a spájanie pásika

LED pásky je možné strihať obyčajnými nožnicami. Pásiky je však nutné strihať iba na vyznačených miestach. Tieto miesta rozpoznáme podľa symbolu nožníc, alebo podľa toho že sa tam nachádzajú napájacie plôšky.

Na spojenie rozstrihnutých pásikov môžeme použiť niektorý zo spojovacích konektorov. V podrobnom článku venovanému spojovaním konektorom sa dozviete názorne podrobnosti.

 Napájanie LED pásika

Najčastejšie je LED pásik napájaný 12V alebo 24V napätím. Keďže v zásuvke je 220/230V, potrebujeme zdroj  ktorý upraví 220/230V na potrebných 12V alebo 24V. Na tento účel slúžia napájacie zdroje. V našom eshope ich delíme na zdroje typu adaptér alebo trafo. Neodporúčame používať iné ako LED zdroje. Keďže je intenzita svitu LED diód závislá na pretekajúcom prúde, je vždy potrebné použiť napájacie zdroje so stabilizovaným výstupom. Podrobnosti pri dimenzovaní zdroja nájdete v inom článku.

Návrh výkonu zdroja môžete jednoducho vypočítať: Pri pásiku je uvádzaná spotreba vo Watoch. Podľa modelu pásika to môže byť napr. 6W/m, 7,2W/m, 9,6W/m, 14,4W/m atď. Pri výpočte výkonu zdroja vynásobte dĺžku pásika v metroch krát jeho uvedená spotreba. Pri trvalom zaťažení zdroja odporúčame pripočítať cca 10 % rezervu na výkon.

 Napr.: Majme 5m dlhý pásik RGB s výkonom 7,2W/m.

Potom 5x7,2=36 + 10% = 39,6W. Použijeme najbližší dostupný zdroj, v tomto prípade napr. 40W model.

 Ako zistím výkon zdroja (W)

Ak nie je na zdroji údaj o jeho výkone vo Wattoch, potom si ho môžete vypočítať sami. Zo štítka na zdroji, z návodu alebo z popisu zistite jeho výstupné napätie vo voltoch (V) a prúd v ampéroch (A). Vynásobte tieto dve hodnoty a dostanete výkon zdroja.

Príklad: 12V x 5A = 60W

 Pripojenie viacerých LED pásikov na jeden zdroj

LED pásik musíte pripojiť ku zdroju. Pri jednom kuse 12V pásika do dĺžky 5m, alebo 24V pásika do dĺžky 10m, nie je problém. Jednoducho pripojíte napájacie drôty pásika na zdroj. Na tento účel nájdete v našej ponuke potrebné konektory, alebo elektrikárske svorky alebo použijete spájkovačku.

Iná situácia je pri 12V LED pásikoch dlhších ako 5m alebo pri 24V pásikoch nad 10m. Vtedy je ich z dôvodu dodržania rovnomerného prúdu potrebné zapojiť inak. K dispozícií je niekoľko spôsobov zapojenia. Podrobne ich popisujeme v článku Spôsob zapojenia jednofarebného LED pásika s dĺžkou nad 5m.

Obdobný návod ale pre RGB viacfarebné LED pásiky nájdete v článku Spôsob zapojenia RGB pásika s dĺžkou nad 5m.

 Ovládanie intenzity svietivosti LED pásika stmievačom

Pre bežné použitie pásika v domácnostiach sa pri výbere pásika riadime jeho svietivosťou a samozrejme životnosťou, ktorú predurčuje či ide o značkový produkt od kvalitného producenta. K týmto kritériám sme pripravili aj nasledujúce články: LED pásik a čo si všímať pri jeho výbere, Členenie LED pásikov, Rôzne možnosti využitia pásika pri osvetlení v domácnosti atď.

LedStar, pVa aktualizované 07/2024
