RGBW 4 segmentový LED pásik s porovnaním bielej farby

 Najskôr všeobecne o RGBW LED pásiku

Na rozdiel od RGB, dokáže RGBW LED pásik vytvárať Bielu farbu svetla pomocou samostatného čipu, obdobné ako je tomu pri jednofarebných LED pásikoch. Takto vieme dosiahnuť že jeden LED pásik môže byť používaný ako farebný RGB LED pásik a zároveň aj ako Biely LED pásik.

 Vieme že RGB LED pásik dokáže súčasným rozsvietením všetkých základných farieb (R/Red/červená + G/Green/zelená + B/Blue/modrá) vytvoriť tiež bielu farbu. Táto biela farba je najviac podobná Dennej bielej, avšak nedosahuje čistotu Dennej bielej vytváranej originálnym čipom. Biela farba pri RGB LED pásiku má väčší podiel modrého spektra svetla, ktoré sa z dlhodobého hladiska nepovažuje za prospešné pre zrak. Nehovoriac že Zimnú bielu alebo Teplú bielu (tzv. Biela mäkký jas) sa nedá pre RGB dosiahnúť.

Stále viac sa preto používajú RGBW LED pásiky ktoré majú Bielu farbu tvorenú samostatným čipom. Avšak aj RGB časť RGBW čipu vie vytvoriť bielu farbu svetla. Najlepšie ak si takúto situáciu pozriete na názorne.

 Pre ukážku sme zvolili modernejší 4 segmentový RGB LED pásik so Zimnou bielou. (Pozn: Existujú aj iné typy RGBW pásikov, v prípade záujmu viď článok Rozdiel medzi RGB a RGBW.)

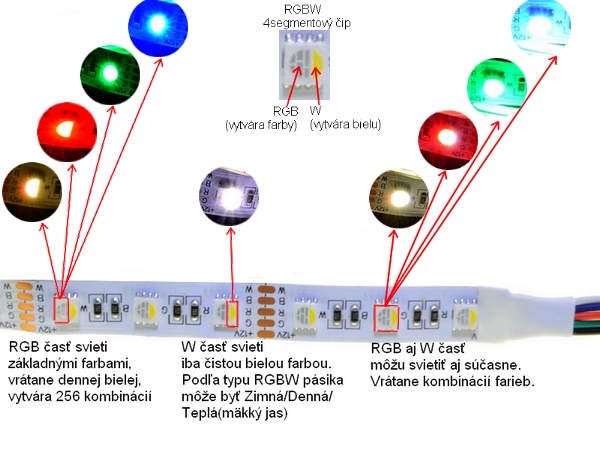

4 segmentový čip (alebo LED dióda, ak chcete) je v skutočnosti vytvorený spojením dvoch čipov (RGB+White). Viac vysvetlí obrázok:

RGB časť čipu dokáže teda svietiť nielen RGB farbami ale aj bielou farbou, podobnou dennej bielej. Ovládač nám umožní zapínať všetky kombinácie medzi RGB a W časťou čipu. Vytváranie a miešanie farebných odtieňov je tiež možné, rovnako tak aj súčasne rozsvecovanie farieb spolu s bielou farbou.

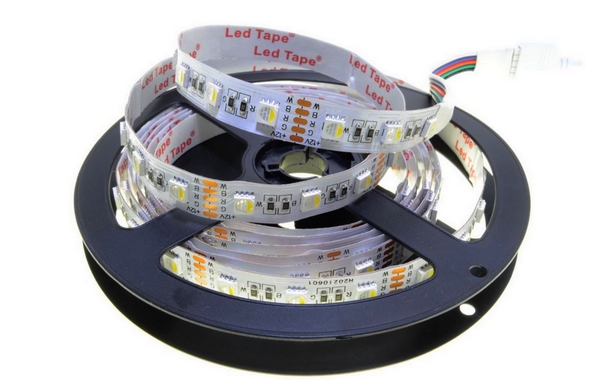

Nerozsvietený RGBW 4 segmentový LED pásik

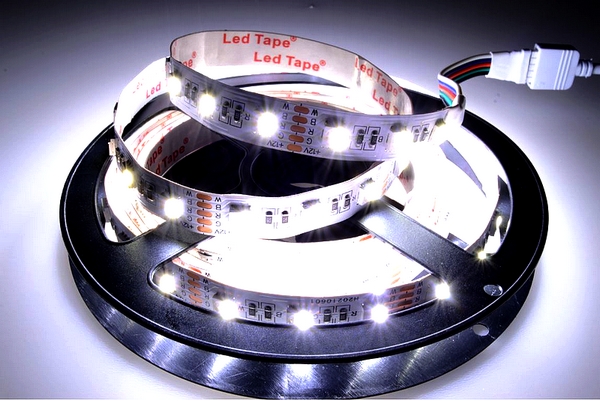

Rozsvietenie White časti čipu, tj svieti iba pravá časť 4 segmentového čipu, táto časť vytvára originálnu jasnú Zimnú bielu farbu :

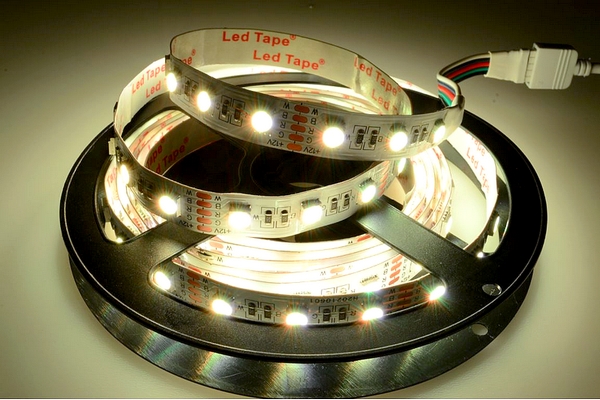

Teraz si rozsvietime RGB ľavú časť čipu a to tak, že nastavíme súčasne svietenie R+G+B, čiže RGB čip bude pre ľudské oko svietiť Bielou farbou. Teraz si pozrite ako vyzerá Biela farba na RGB časti RGBW čipu :

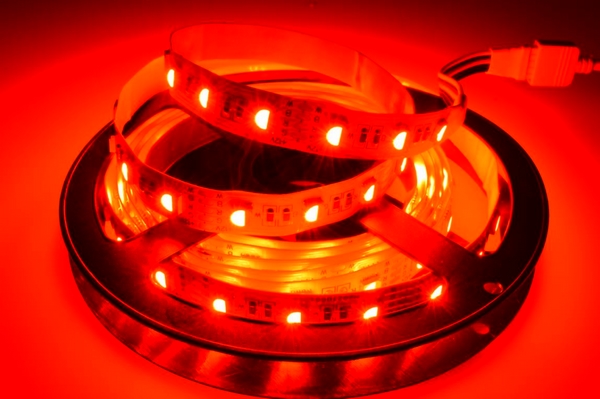

 RGB časť čipu ale primárne neslúži pre vytváranie Bielej farby. Slúži na vytváranie sýtych farieb R+G+B a ich odtieňov. Napr. ukážka červenej farby :

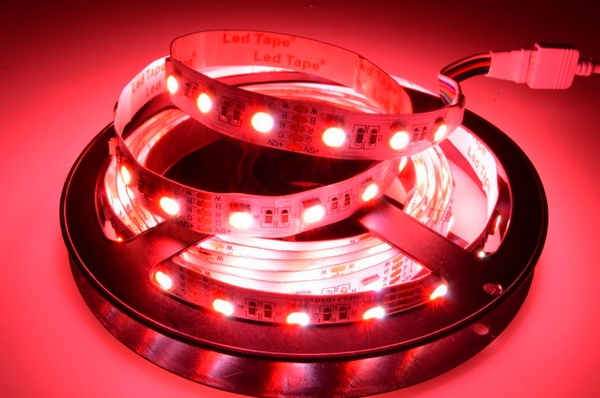

Pre zaujímavosť súčasne rozsvietenie červenej a bielej farby :

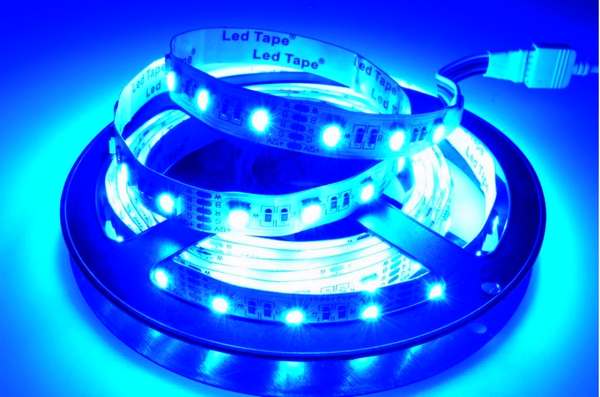

Pre úplnosť základného spektra farieb, ešte zábery na zelenú a modrú farbu :

LedStar pVa 03/2023
